項目背景
桌面協作機器人憑借輕量化、高精度、人機協作安全等優勢，在3C電子精密裝配、科研實驗自動化、教育培訓、醫療輔助等場景中快速滲透。與大型工業機器人不同，桌面協作機器人對控制器的體積、功耗、接口豐富度及擴展靈活性有著極為特殊的要求——既要足夠小巧以適配緊湊的機器人本體，又要具備多網口、多串口等豐富的通信接口以連接視覺系統、力覺傳感器、夾爪等外設，還要能夠根據不同應用場景靈活擴展I/O、光源控制、CAN總線等定制功能。以下阿普奇低功耗多網口彈匣式控制器AK5在桌面協作機器人中的解決方案。
桌面協作機器人案例 | 阿普奇低功耗多網口彈匣式控制器AK5在桌面協作機器人中的應用實踐
應用需求
- 超緊湊空間約束：桌面協作機器人本體體積有限，內部安裝空間極為狹小，要求控制器具備極致緊湊的機身尺寸，能夠嵌入機器人底座或關節內部；
- 多設備通信需求：機器人需同時與伺服驅動器、末端執行器、視覺系統、力傳感器等多設備通信，要求控制器具備多路獨立網絡接口和豐富的串口資源；
- 低功耗與無風扇設計：桌面級設備散熱條件有限，要求控制器功耗極低且采用無風扇被動散熱，避免風扇故障和粉塵吸入問題；
- 靈活擴展能力：不同型號的桌面協作機器人對I/O點位、通信協議需求各異，要求控制器支持模塊化擴展，按需配置而無需更換整機；
- 工業現場環境適應性：制造車間普遍存在溫度波動、設備振動等工況，要求控制器具備寬溫工作、抗振抗沖擊等工業級可靠性。
方案優勢
-
超緊湊機身，輕松嵌入桌面級設備：AK5系列尺寸僅為53×145×186.4mm，采用全鋁合金散熱器搭配鍍鋅鋼板上/下蓋，支持壁掛式、DIN導軌和桌面式三種安裝方式。超緊湊的機身設計可輕松嵌入機器人底座或手臂內部，為末端執行器、傳感器等其他核心部件釋放更多安裝空間。 -

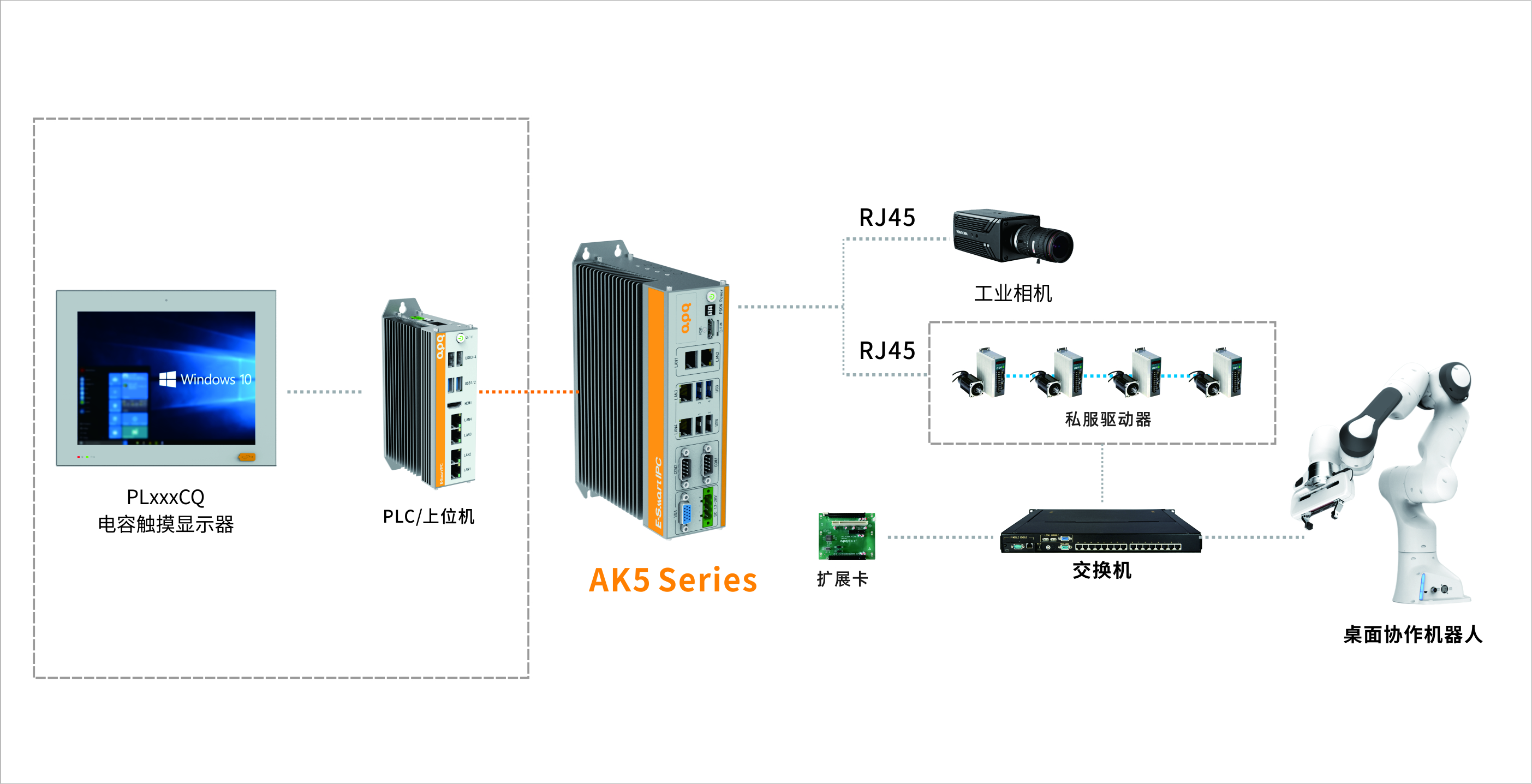

4路千兆網口，保障多設備高效通信：桌面協作機器人需同時與工業相機、力控傳感器、末端執行器、上位機等多臺設備保持實時通信。AK5系列集成4個Intel? i210-AT千兆網絡芯片，提供4路獨立RJ45網口。在桌面協作機器人的實際部署中，四路網口可實現視覺系統通信、力控傳感器采集、末端執行器控制、上位機編程調試四條數據通道的物理隔離與分流，徹底避免因單路網絡擁堵導致的通信延遲或數據丟包，保障各子系統的高效協同。 -
多處理器可選，靈活匹配需求：AK5系列提供Intel N95、N97以及Core i3-N305三款處理器可選。配備1個DDR4 SO-DIMM內存插槽，最大支持32GB，能夠輕松應對機器視覺檢測、設備控制、數據采集等工業應用。三款處理器配置可覆蓋從基礎邏輯控制到復雜視覺算法運行的不同算力需求，客戶可根據實際應用場景靈活選型。 -
彈匣式模塊化擴展，按需定制I/O：擴展能力是AK5系列的核心亮點。支持阿普奇多種APQ擴展彈匣，可根據行業需求靈活選配。無論是多路光源控制、大量I/O點位的設備監控，還是CAN總線通信，都能通過更換彈匣靈活適配。這種模塊化的擴展設計，讓AK5系列能夠快速適配不同型號桌面協作機器人的定制化需求，無需更換整機即可完成功能升級。 -
豐富接口，滿足多設備接入：前置接口提供2個USB 3.0和2個USB 2.0，內置USB 2.0 Type-A接口方便安裝加密狗；2個RS232/485串口，方便連接各類傳感器或工業控制器；配備HDMI和VGA雙顯示輸出，便于本地調試與可視化；1個Nano SIM卡插槽，配合1個Mini PCIe插槽可擴展WiFi/BT/4G/CAN等模塊。內置1個M.2 Key-M插槽支持SATA固態硬盤。 - 無風扇被動散熱，勝任工業現場：AK5系列整機采用無風扇被動散熱，支持12~28V直流寬壓供電（使用光源功能時需24V供電）。工作溫度覆蓋-20~60℃，存儲溫度-40~80℃，并經過3G隨機振動及30G沖擊測試，能夠在振動頻繁的工業現場穩定部署。
AK5系列方案的應用和推廣價值
- 多設備通信高效協同：4路獨立千兆網口實現伺服控制、視覺采集、上位機通信、遠程運維的物理隔離與數據分流，徹底解決了單網口方案中因網絡擁堵導致的通信延遲問題，保障了桌面協作機器人精密動作的實時響應。
- 空間部署極致緊湊：53×145×186.4mm的超緊湊機身可輕松嵌入桌面協作機器人底座或關節內部，為伺服驅動、末端執行器等核心部件釋放更多安裝空間，助力機器人本體小型化設計。
- 無風扇設計保障長期可靠：全鋁合金散熱器配合無風扇被動散熱，消除了風扇等易損活動部件帶來的故障隱患，在桌面級設備有限的散熱條件下實現長期穩定運行，大幅降低了設備維護頻次。
- 彈匣式擴展實現“一機多用”：通過更換APQ擴展彈匣即可靈活適配不同I/O配置需求，一套硬件平臺配合不同彈匣即可覆蓋多型號桌面協作機器人的控制需求，大幅降低了產品系列的開發與備貨成本。
- 工業級可靠性保障產線穩定：-20~60℃寬溫工作、3G抗振與30G抗沖擊認證，確保設備在3C電子制造車間等工業現場長期穩定運行，為桌面協作機器人的規模化部署提供可靠的控制底座。
