項目背景
無人機移動機巢是一種集無人機存儲、自動起降、電池更換、數據回傳等功能于一體的可移動智能平臺，通常部署在應急指揮車、野外作業方艙或臨時起降點等場景中。與傳統固定機巢不同，移動機巢需要面對空間極度受限、供電不穩定、頻繁轉場振動等復雜工況。以下阿普奇模塊化高性能彈匣式控制器AK7在無人機移動機巢中的解決方案。
無人機移動機巢案例 | 阿普奇模塊化高性能彈匣式控制器AK7在無人機移動機巢中的應用實踐
應用需求
- 超緊湊空間約束：移動機巢需集成于應急指揮車或方艙內部，空間極為有限，要求核心控制器具備極致緊湊的機身尺寸，便于在狹小空間內靈活部署；
- 桌面級算力需求：機巢需同時運行無人機調度管理、機巢狀態監控、數據存儲與回傳等多任務，要求控制器具備桌面級處理性能；
- 豐富的接口擴展能力：需同時接入機巢機械臂控制器、環境傳感器（風速/溫度/濕度）、視頻監控、通信模塊等多類設備，要求控制器具備充足的USB、串口和網絡接口，并能靈活擴展GPIO、CAN等功能；
- 多屏顯示與調試需求：野外部署場景中，需同時連接操作屏和監控屏，要求控制器支持多路獨立顯示輸出；
- 嚴苛的移動環境適應性：移動機巢在運輸和轉場過程中承受持續振動，部署環境溫差大，要求控制器具備寬溫工作、抗振抗沖擊等工業級可靠性。
方案優勢
-

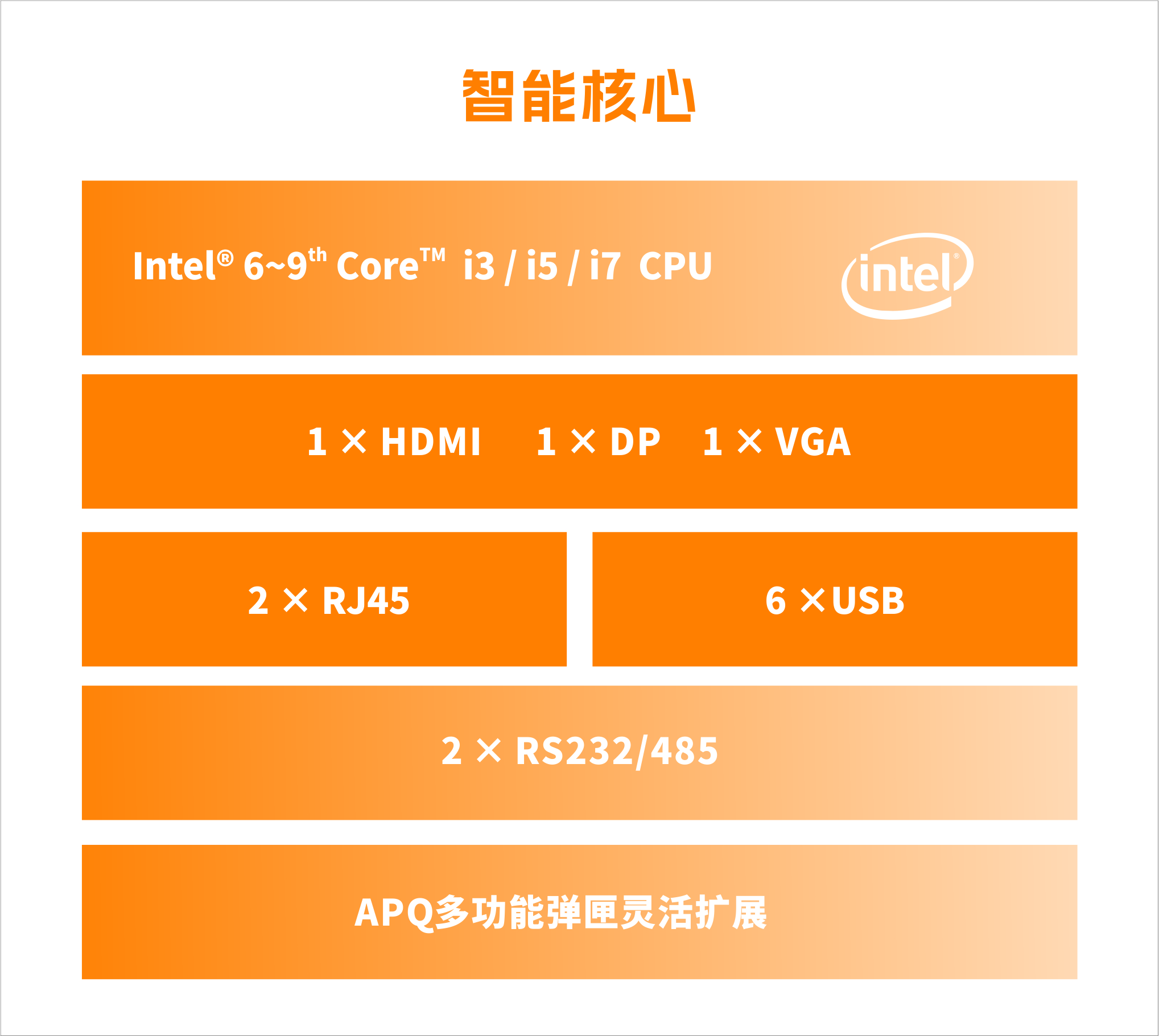

桌面級處理器，多任務高效運行：無人機移動機巢需要同時運行無人機調度管理、機巢狀態監控、數據存儲與回傳等多任務。AK7系列搭載Intel? 6~9代酷睿i3/i5/i7桌面級處理器，TDP最高支持65W。配備2個DDR4 SO-DIMM內存插槽，支持雙通道，最高可達64GB。強勁的桌面級算力確保無人機調度、機巢控制、數據存儲等多任務并行流暢運行，滿足移動機巢在野外無人值守場景下的高可靠性要求。 -
三路顯示輸出，滿足多屏監控需求：移動機巢在野外部署時，操作人員通常需要同時查看機巢狀態監控畫面和無人機實時畫面。AK7系列集成Intel超核芯顯卡，提供HDMI、DP和VGA三路獨立顯示輸出，其中DP接口最高支持4K分辨率。可同時連接三臺顯示設備，實現機巢控制、無人機畫面、狀態監控的多屏協同，大幅提升野外作業的操作效率與可視化水平。 -
彈匣式模塊化擴展，按需定制I/O：擴展能力是AK7系列的核心亮點。它支持阿普奇多種APQ擴展彈匣，可根據移動機巢的差異化需求靈活選配。在移動式無人機機巢中，通過選配不同彈匣即可靈活接入機巢機械臂伺服控制、環境傳感器、CAN通信設備等多種外設，無需更換整機即可完成功能適配。內置1個M.2 Key-M插槽支持NVMe/SATA固態硬盤自適應，2個Mini PCIe插槽（其中一個帶SIM卡槽）可擴展WiFi、4G、CAN等模塊。 -
豐富接口，滿足多設備接入：前置提供6個USB 接口，可同時接入機巢機械臂控制器、環境傳感器、通信模塊等外設；2個Intel千兆網口，一路用于機巢內部數據通信，一路用于無人機數據回傳或遠程運維；2個RS232/485串口，穩定接入風速傳感器、溫濕度傳感器等環境監測設備。內置USB 2.0 Type-A接口，方便直接安裝加密狗等授權設備。 -
超緊湊機身，靈活適配狹小空間：AK7系列尺寸僅為53mm×145mm×186.4mm，采用全鋁合金散熱器配合鍍鋅鋼板上/下蓋。支持壁掛式、DIN導軌和桌面式三種安裝方式。超緊湊的機身設計可靈活部署于應急指揮車、野外方艙等有限空間內，為電池、通信設備等功能模塊釋放更多安裝空間。 - 寬溫抗振設計，勝任移動部署環境：AK7系列采用PWM智能風扇主動散熱，支持12~28V直流寬壓供電（使用光源或PoE功能時需24V供電）。工作溫度覆蓋-20~60℃，存儲溫度-40~80℃，并經過3G隨機振動及30G沖擊測試，確保在移動機巢運輸轉場、野外部署等振動頻繁的工況下長期穩定運行。底部預留AT/ATX模式切換開關、復位按鍵和系統還原按鍵，無需拆機即可完成系統維護和BIOS恢復，野外現場運維非常便捷。
AK7系列方案的應用和推廣價值
- 多任務并行高效運行：桌面級高性能處理器配合最高64GB大容量內存，確保無人機調度管理、機巢狀態監控、數據存儲回傳等多任務流暢運行，滿足野外無人值守場景下的高可靠性要求。
- 多屏監控提升作業效率：HDMI+DP+VGA三路獨立顯示輸出，實現機巢控制、無人機畫面、狀態監控的多屏協同，野外操作人員可同時掌握全局信息，大幅提升了作業效率與可視化水平。
- 彈匣式擴展實現“一機多用” ：通過更換APQ擴展彈匣即可靈活適配不同I/O配置需求——從多路GPIO設備監控到CAN總線通信，一套硬件平臺配合不同彈匣即可覆蓋多型號移動機巢的控制需求，大幅降低了產品系列的開發與備貨成本。
- 緊湊部署釋放移動空間：53mm×145mm×186.4mm的超緊湊機身配合壁掛/DIN導軌多種安裝方式，可靈活嵌入應急指揮車、野外方艙等有限空間，為通信設備、電池組等功能模塊釋放更多設計空間。
- 嚴苛環境持續穩定運行：-20~60℃寬溫工作、3G抗振與30G抗沖擊認證、12~28V寬壓供電，確保設備在移動機巢運輸轉場、野外高低溫差等復雜工況下長期穩定運行。
- 現場運維便捷高效：底部AT/ATX切換開關、復位按鍵和系統還原按鍵，野外現場無需拆機即可完成系統維護，大幅降低了偏遠地區的售后運維成本與響應時間。
