項目背景

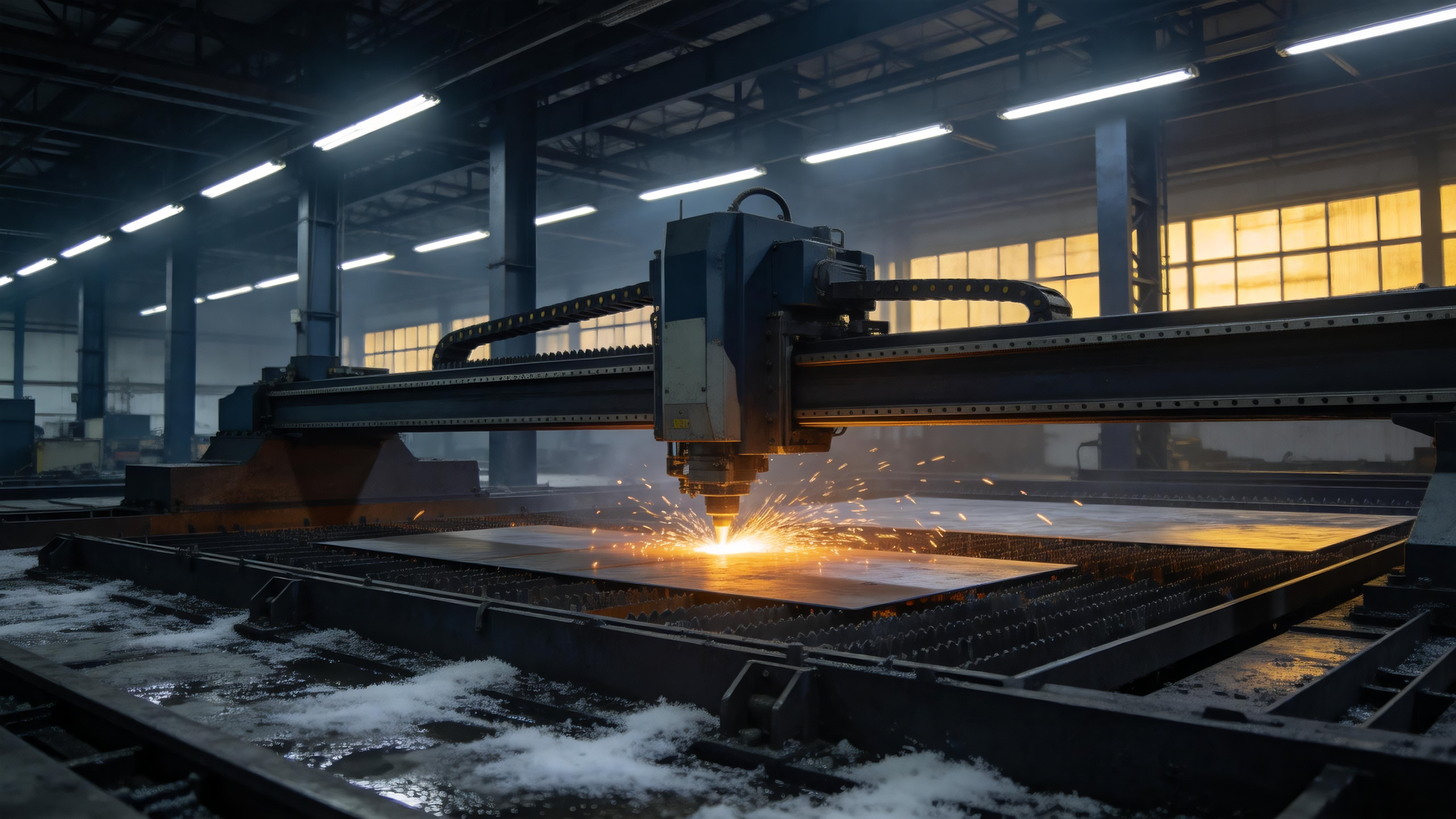

激光切割作為現代工業加工的核心工藝，廣泛應用于鈑金加工、汽車制造、航空航天、3C電子等高端制造領域。隨著激光器功率不斷提升、切割精度要求日益嚴格以及智能制造對設備聯網能力的需求持續增強，激光切割設備的控制系統復雜度顯著增加。高功率激光切割設備需同時連接激光器控制器、運動控制卡、視覺定位相機、I/O模塊、安全光幕、氣體壓力傳感器以及工廠MES系統等多類設備。以下阿普奇多網口超緊湊嵌入式工控機C6 Ultra在激光切割設備中的解決方案。
激光切割案例 | 阿普奇多網口超緊湊嵌入式工控機C6 Ultra在激光切割設備中的應用實踐
應用需求
- 多設備高速通信需求：激光切割設備需同時連接激光器控制器、運動控制卡、切割頭傳感器、輔助氣體閥組、冷卻系統控制器、除塵系統等多臺設備，要求核心控制器具備多路獨立網絡接口，實現數據分流不擁堵；
- 超緊湊空間約束：激光切割設備控制柜內部空間極為有限，尤其在追求“電控柜小型化”的設計趨勢下，要求控制器體積極致緊湊，便于在狹小空間內靈活部署；
- 邊緣端實時數據處理：需在設備端完成切割參數實時調整、工藝數據采集與預處理，要求控制器具備足夠的計算性能和低功耗特性，適應密閉控制柜的散熱條件；
- 靈活部署與擴展能力：不同功率段、不同型號的激光切割設備對控制器安裝方式和功能擴展需求各異，要求支持多種安裝方式和模塊化擴展；
- 工業現場環境適應性：激光切割車間普遍存在溫度波動、設備振動、電磁干擾等工況，要求控制器具備寬溫工作、抗振抗沖擊等工業級可靠性。
方案優勢
-
四路千兆網口，多設備并行通信：激光切割設備需同時與激光器、運動控制卡、切割頭傳感器、輔助系統等多臺設備保持實時通信。C6 Ultra集成4個Intel? i210-AT千兆網絡芯片，提供4路獨立RJ45網口。在激光切割設備的實際部署中，四路網口可實現激光器控制、運動系統通信、傳感器數據采集、上位機監控四條數據通道的物理隔離與分流，徹底避免因單路網絡擁堵導致的通信延遲或數據丟包，保障切割過程各子系統的高效協同。 -
超緊湊機身，靈活適配狹小空間：C6 Ultra尺寸僅為150.7×114.5×45mm，比一部手機大不了多少。采用鋁合金散熱器搭配鍍鋅鋼板機身，支持壁掛式、DIN導軌和桌面式三種安裝方式。在激光切割設備追求“電控柜小型化”的設計趨勢下，C6 Ultra的超緊湊體積可靈活嵌入有限的控制柜空間，為激光器電源、伺服驅動器等其他核心部件釋放更多安裝空間。 -
Ultra處理器，低功耗高性能兼備：C6 Ultra搭載Intel? Core? Ultra 5 125U處理器，TDP僅15W，采用2P+8E+2LPE共12核14線程的異構架構，最大睿頻頻率可達4.3GHz。配備1個DDR5 SO-DIMM插槽，最大支持32GB內存。在低功耗條件下提供了出色的多任務處理能力，可同時運行激光器控制、運動控制、視覺定位、數據采集等多重任務。 -
豐富接口與靈活擴展，按需定制：C6 Ultra提供4個USB 5Gbps Type-A接口和1個HDMI顯示接口，方便連接外設與本地調試。工業通信方面，支持選配1個RS232/485和1個RS232串口，可靈活接入傳感器或工業控制器。擴展能力上，內置1個M.2 Key-M插槽支持NVMe SSD，1個Mini PCIe插槽和1個M.2 Key-E插槽可擴展4G、WiFi、藍牙、CAN等模塊。更重要的是，C6 Ultra支持準系統形式出貨，客戶可依據實際使用場景自由選配內存、存儲及擴展模塊，真正做到“按需定制、高效集成”。 -
工業級可靠性，勝任激光車間環境：支持0~60℃寬溫工作，-40~80℃寬溫存儲，適配激光切割車間夏季高溫及季節性溫差；?通過3Grms振動測試及30G沖擊測試 ，確保在切割頭運動、輔助系統振動等工況下持續穩定運行；支持24V直流供電，適配激光切割設備控制柜常見供電環境；PWM智能風扇主動散熱，兼顧散熱效率與能耗控制
PL185CQ-E6系列方案的應用和推廣價值
- 多設備通信高效協同：4路獨立千兆網口實現激光器控制、運動系統通信、傳感器采集、上位機監控的物理隔離與數據分流，徹底解決了傳統單網口方案中因網絡擁堵導致的通信延遲問題，保障了高功率激光切割過程中各子系統的高效協同。
- 控制柜空間顯著節省：150.7×114.5×45mm的超緊湊機身，比一部手機大不了多少，可靈活嵌入激光切割設備有限的控制柜空間，為激光器電源、伺服驅動器等核心部件釋放更多安裝空間，助力設備整機小型化設計。
- 低功耗高可靠運行：TDP僅15W的Ultra處理器配合PWM智能風扇散熱，在密閉控制柜中長時間穩定運行，0~60℃寬溫工作與3G抗振設計保障設備在激光切割車間夏季高溫、設備振動等工況下持續可靠運行。
- 靈活配置降低綜合成本：準系統出貨模式支持客戶按需選配內存、存儲及擴展模塊，一套硬件平臺配合靈活配置即可覆蓋不同功率段激光切割設備的控制需求，大幅降低了備貨種類與綜合成本。
- 邊緣端數據預處理：12核14線程的異構架構提供充足的多任務處理能力，可在設備端完成切割工藝數據采集、預處理與協議轉換，減輕上位機通信負擔，為后續設備遠程運維與數據上云奠定基礎。
