項目背景
在軌道交通運維體系中，車載狀態監測是保障列車運行安全、實現預測性維護的數據源頭。通過在列車上部署溫度、振動、電流、速度等多類型傳感器，實時采集走行部、牽引電機、制動系統等關鍵部件的運行數據，經車載數據采集設備處理后上傳至地面分析平臺，為故障預警和健康管理提供數據支撐。以下為阿普奇低功耗多串口嵌入式工控機E5M在軌道交通中的解決方案。

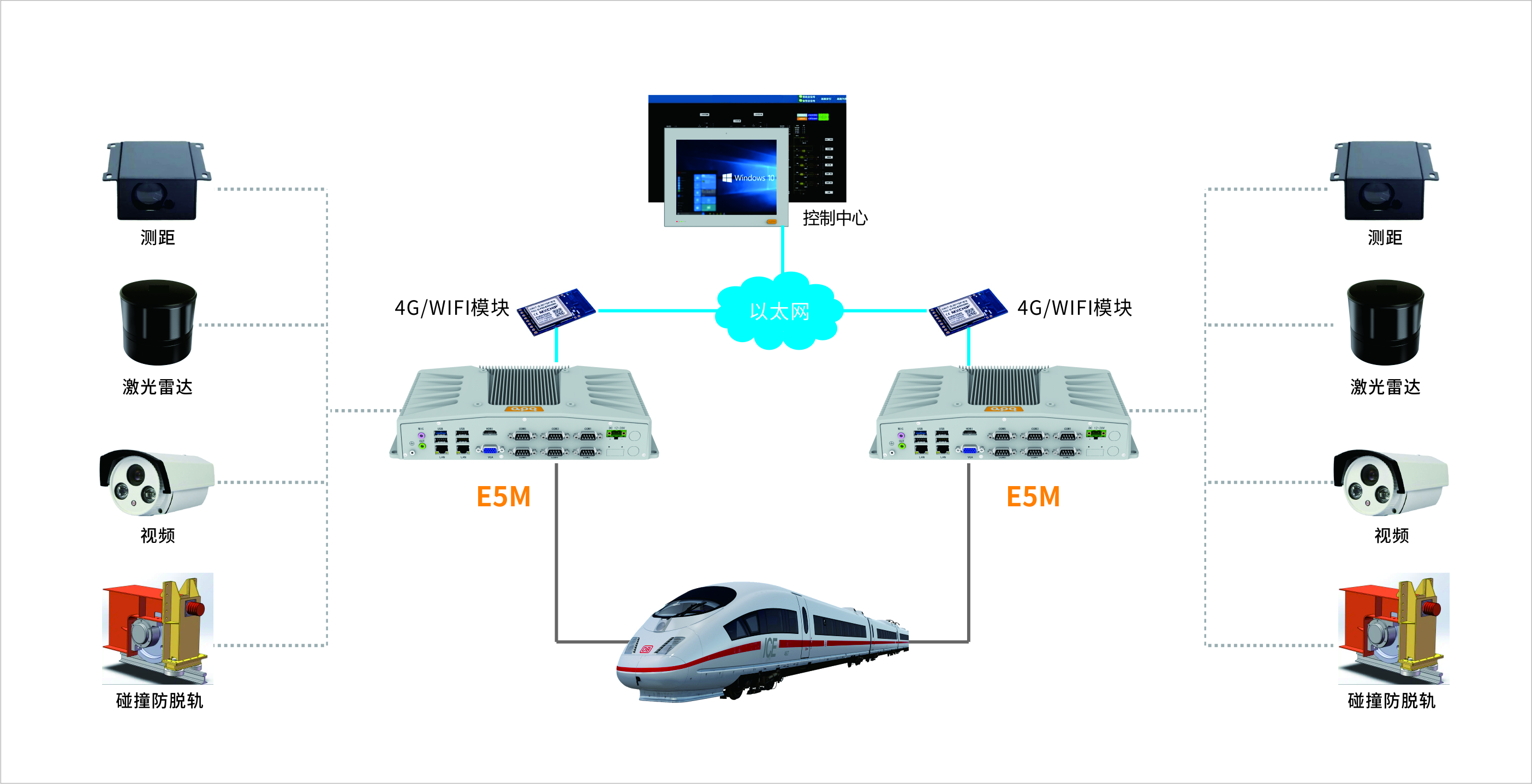

軌交案例 | 阿普奇低功耗多串口嵌入式工控機E5M在軌道交通中的解決方案
應用需求
- 多類型傳感器并發接入：每節車廂需同時接入溫度、振動、電流、速度、位移等多種傳感器，要求工控機具備充足的串口資源，并支持RS232與RS485兩種通信協議的靈活切換；
- 超低功耗與無風扇設計：車載設備長期運行于封閉車廂環境中，散熱條件有限且粉塵不可避免，要求設備功耗極低、采用無風扇被動散熱，避免因風扇故障導致設備宕機；
- 緊湊體積與靈活安裝：列車設備艙空間極為有限，要求工控機體積緊湊，支持壁掛、VESA等多種安裝方式，適應不同車型的安裝條件；
- 寬溫寬壓與強抗振：列車運行環境溫差大、振動頻繁，要求設備工作溫度覆蓋-20~60℃、支持12~28V寬壓供電，并通過IEC抗振抗沖擊認證；
方案優勢
- 6路串口，滿足多傳感器同時接入：?E5M板載6個COM口，其中2個支持RS232/485協議切換，4個RS232。6路串口的豐富配置，可同時接入溫度傳感器、振動傳感器、速度傳感器、電流傳感器等多類串口設備，滿足走行部關鍵部件運行狀態感知的多源數據采集需求。RS232支持高速模式，確保傳感器數據實時、準確上傳。
- 超低功耗無風扇設計，適應密閉車載環境： E5M搭載Intel? Celeron? J1900超低功耗處理器，TDP僅10W。整機采用無風扇被動散熱設計，無風扇等易損活動部件，故障率大幅降低。在列車車載機柜密閉、散熱條件有限的環境中，無風扇設計不僅避免了因風扇積灰或損壞導致的散熱失效風險，還降低了設備運行噪音，同時減輕了車載電源的負荷。全鋁散熱器搭配鍍鋅鋼板機身，兼顧散熱效率與結構強度。
- 寬溫寬壓+強抗振，勝任列車嚴苛工況： E5M支持-20~60℃工作溫度及-40~80℃存儲溫度。供電方面支持12~28V直流寬壓輸入，適配不同車型的車載電源系統。整機通過了3Grms振動測試及30G沖擊測試，確保在列車高速運行的高頻振動環境中長期穩定工作。
- 緊湊機身+靈活安裝，適配有限空間：E5M尺寸僅為293.5×149.5×54.5mm，凈重僅2.1kg。支持VESA、壁掛和桌面三種安裝方式，可靈活部署于列車車廂內狹小的車載機柜中，有效節省寶貴的安裝空間。
- 雙千兆網口+無線擴展，保障數據穩定上傳：E5M集成2個Intel? 千兆網口，一個用于接入車載交換機與列車控制系統通信，一個用于與后臺監測平臺數據交互。內置1個Mini PCIe插槽（PCIe2.0+USB2.0，帶Nano SIM卡槽），可擴展4G模塊實現監測數據實時上傳；同時支持M.2 Key-M插槽擴展SATA固態硬盤，滿足本地數據緩存需求。
- 豐富I/O接口，適配多類外設接入：E5M前置提供1個USB 3.0 + 3個USB 2.0，后置提供4個USB 2.0，共8個USB接口。顯示方面配備VGA+HDMI雙接口，支持雙屏顯示。內置16位GPIO，方便對接各類傳感器和執行器。此外還支持阿普奇自研MXM模塊擴展，可靈活擴展COM或GPIO功能，滿足不同項目的定制化需求。
E5M系列方案的應用和推廣價值
- 多傳感器一機接入：6路串口（2×RS232/485+4×RS232）配合雙千兆網口，實現走行部溫度、振動、速度、電流等多類傳感器的一機接入，無需額外擴展模塊即可完成全系統數據采集架構部署，大幅簡化了車載機柜內的設備數量與布線復雜度。
- 封閉環境長期可靠運行：10W超低功耗配合無風扇被動散熱設計，徹底消除了風扇等易損部件帶來的故障隱患，在列車封閉車廂、多粉塵環境中實現7×24小時穩定數據采集，設備故障率顯著低于傳統帶風扇方案。
- 嚴苛工況穩定適應：-20~60℃寬溫工作、12~28V寬壓輸入、3G抗振與30G抗沖擊認證，確保設備在高速動車組和地鐵列車的高速運行、溫差變化、線路振動等復雜工況下持續穩定采集傳感器數據，為預測性維護提供不中斷的數據源。
- 緊湊部署釋放車載空間：293.5mm×149.5mm×54.5mm的緊湊尺寸配合VESA/壁掛/桌面多種安裝方式，可靈活嵌入列車車載機柜，為其他功能模塊釋放更多安裝空間。
- 靈活擴展滿足定制需求：Mini PCIe+SIM卡槽支持4G/WiFi無線擴展，MXM模塊支持COM/GPIO功能按需定制，M.2 Key-M支持SSD擴展存儲容量，充分滿足不同車型、不同監測項目的差異化需求。
