項目背景
在食品包裝行業，產線管理正從傳統的人工記錄、紙質工單向MES（制造執行系統）數字化管理全面升級。MES系統需要對包裝產線的生產進度、設備狀態、質量數據、物料消耗等信息進行實時采集、分析與反饋，而人機交互終端則是操作人員與MES系統之間的核心“窗口”。以下為阿普奇懸臂式工業顯示器ICD系列在食品包裝MES數字化產線中的應用實踐。
食品包裝MES案例 | 阿普奇懸臂式工業顯示器ICD系列在食品包裝MES數字化產線中的應用實踐
應用需求
- 嚴苛的現場環境：食品包裝車間普遍存在高溫、高濕、油污、粉塵以及頻繁的清潔沖洗，要求人機交互終端具備高等級防塵防水能力，同時耐腐蝕、易清潔；
- 靈活的空間部署：包裝產線設備布局緊湊，操作工位分散且高度不一，顯示器需要支持多角度自由調節，適配不同工位、不同身高的操作人員；
- 高效的人機交互：產線操作人員需頻繁觸控操作MES界面，要求觸摸屏響應靈敏、操作流暢，戴手套或手部沾有水漬時依然可靠觸控；
- 多信號兼容：產線中控系統涉及多種視頻信號源，要求顯示器同時支持DP、HDMI等多種信號輸入，并可實現長距離信號傳輸；
- 堅固耐用的結構：產線24小時連續運行，振動、沖擊不可避免，要求顯示器具備工業級抗振抗沖擊能力和可靠的接線方式。
方案優勢
- 懸臂式靈活安裝，適配多工位需求：ICD系列支持懸臂式安裝，也可切換為支臂式安裝，實現多角度、多方位自由調節。在食品包裝產線中，操作人員可根據工位高度和視角需求靈活調整顯示器位置，有效緩解長時間作業的視覺疲勞，提升操作效率。配合選配的可旋轉箱體連接器（旋轉角度0~320°），進一步擴展了顯示器的姿態調節范圍。搭配AK7彈匣式控制器與IPC350壁掛式工控機組合部署時，ICD可通過懸臂靈活布局于操作工位最佳視角位置，三者以DIN導軌或壁掛方式分層安裝、就近部署，不占用產線地面空間。
- 前面板IP65防護，無懼粉塵與水霧：ICD系列前面板達到IP65防護等級，能夠有效防塵防水。在食品包裝車間頻繁清潔沖洗、油污飛濺的環境中，IP65防護確保顯示器內部電子元件不受侵蝕，長期穩定運行。全鋁合金面框搭配鈑金后蓋，質感出眾且堅固耐用——全鋁合金堅固箱體配合寬溫抗振設計，為惡劣工況下的持續運行提供堅實保障。ICD與AK7、IPC350協同部署時，AK7同樣具備-20~60℃寬溫與3G抗振能力，IPC350采用鍍鋅鋼板機箱與智能風扇散熱，三者均滿足食品車間對設備堅固耐用的嚴格要求。
- 電容觸控7ms響應，操作流暢高效：ICD系列采用投射式多點電容觸摸屏，支持手指或電容觸摸筆操作。透光率≥85%，表面硬度7H，耐磨耐刮。響應時間僅為7~12ms，操作靈敏流暢，滿足工業現場頻繁的交互需求。觸控采用USB通訊接口，即插即用，兼容性強。在食品包裝產線中，操作人員戴手套或手部沾有水漬時，依然能夠可靠觸控，確保生產指令及時下達。當MES系統部署AK7作為邊緣計算節點時，ICD的觸控數據可直接通過AK7的USB接口接入，實現操作指令的實時響應與本地預處理，減少上位機通信延遲。

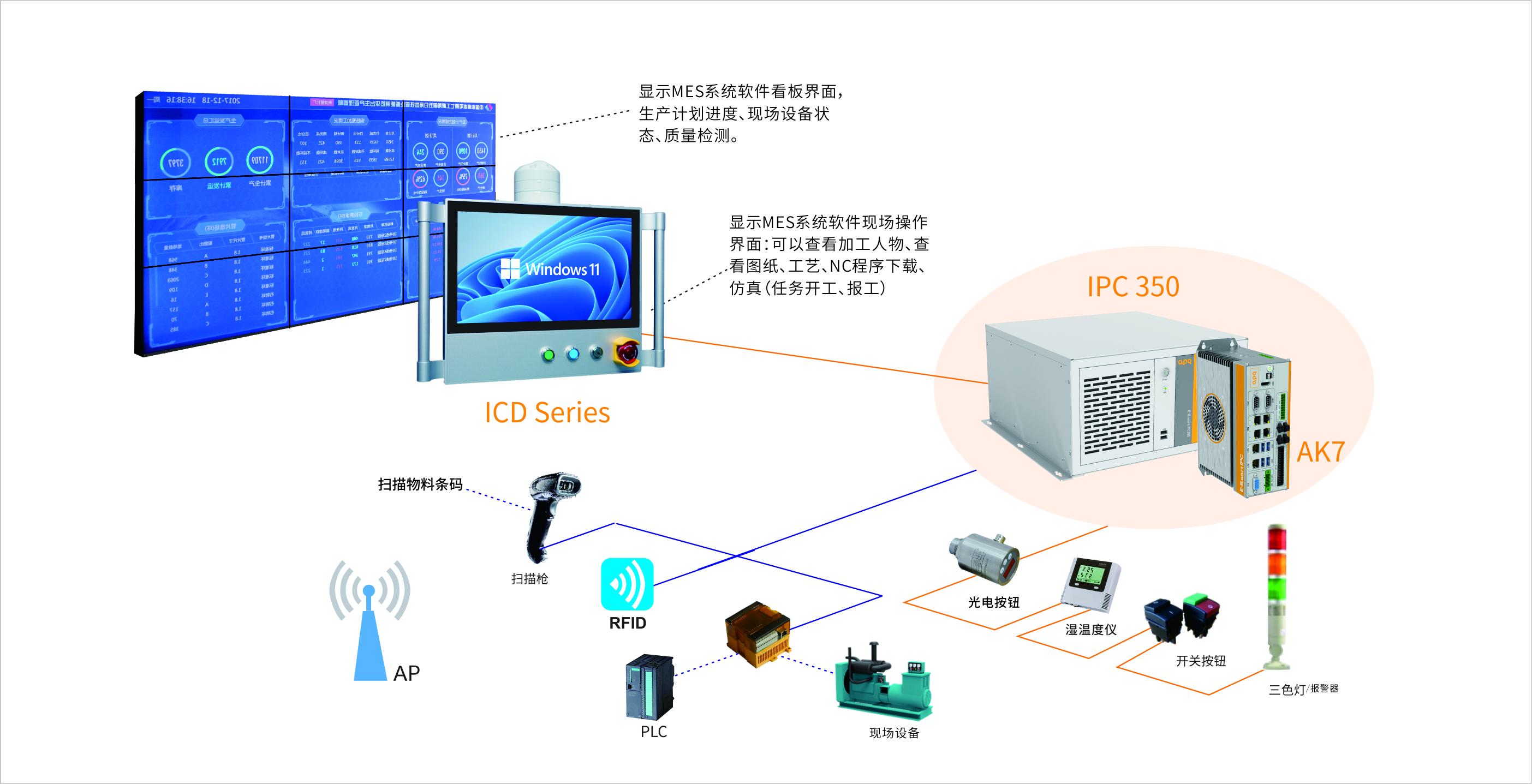

- 多信號輸入，兼容新舊設備：ICD系列支持DP和HDMI信號輸入，還可選配VGA信號遠傳功能，滿足長距離傳輸需求。無論是新購的數字化設備還是舊有的傳統設備，均可無縫接入MES系統。前面板有4個標準按鍵，包含急停按鈕、綠色和藍色自復位按鈕以及鑰匙自鎖開關，進一步豐富了現場操作手段。在整體方案中，ICD通過DP/HDMI接入AK7或IPC350的顯示輸出，實現MES界面的清晰呈現——AK7可承擔產線邊緣側的數據采集與輕量化運算，IPC350則作為主控平臺承載MES主系統與數據庫，ICD將兩者的運算結果以直觀的圖形化界面呈現給操作人員，形成“采集—運算—呈現”的完整數據閉環。
- 工業級可靠性，勝任連續高強度作業：ICD系列工業級設計同樣扎實：工作溫度可達-20~60℃，存儲溫度-20~70℃，適配食品車間高溫環境；通過了1.5Grms隨機振動及10G沖擊測試，可在振動頻繁的包裝產線中穩定運行；12V直流供電，搭配工業級緊固端子，接線牢固可靠，有效防止振動松動，適配食品車間常見的供電環境；18mm超薄前面板設計，整體造型簡潔利落，兼顧美觀與空間效率。與之配套的AK7采用全鋁合金機身+PWM風扇散熱，支持12~28V寬壓供電，同樣通過3G抗振及30G抗沖擊認證；IPC350標配2個3.5英寸抗震硬盤位與免工具PCIe固定架，三者形成從“數據采集—邊緣運算—核心管控—人機交互”全鏈路的高可靠硬件閉環。
- 多樣化尺寸與選配，按需定制：ICD系列提供15.6英寸到21.5英寸多種尺寸可選，分辨率覆蓋1920×1080全高清與1280×1024，亮度最高可達400cd/m2，對比度1000:1，在復雜的工業光照環境下依然清晰可見。此外還可選配把手、鍵盤托及鍵鼠托盤套件，滿足不同場景的操作需求。
ICD系列方案的應用和推廣價值
- 嚴苛環境穩定運行： IP65前面板防護等級有效抵御食品車間頻繁清洗消毒產生的水霧、清潔劑腐蝕與粉塵侵入，設備故障率顯著降低，保障MES系統7×24小時不間斷運行。與之配套的AK7同樣具備-20~60℃寬溫與3G抗振能力，IPC350采用鍍鋅鋼板機箱與智能風扇散熱，三者均滿足食品車間對設備堅固耐用的嚴格要求；
- 部署靈活適配性強：懸臂/支臂一體化安裝設計配合多角度自由調節，一套硬件即可適配產線不同工位、不同身高的操作人員需求；DP、HDMI、VGA遠傳等多信號兼容方案，讓顯示器能夠靈活對接各類上位系統。AK7支持桌面、壁掛、DIN導軌三種安裝方式，可與ICD就近部署；IPC350小4U機身支持壁掛安裝，靈活嵌入產線機柜。三者按需組合、分層安裝，不占用產線地面空間，為食品包裝車間布局優化提供了更大自由度；
- 操作效率顯著提升：7~12ms快速響應的電容觸摸屏配合直觀的圖形化界面，操作人員可快速完成工單確認、異常上報、參數調整等操作，數據實時同步至MES后臺，有效縮短了現場響應時間。AK7作為邊緣計算節點在產線現場完成數據預處理與輕量化運算，減輕上位機通信負擔，MES界面操作響應更加流暢，系統整體交互體驗進一步提升；
- 長期可靠性有保障：-20~60℃寬溫工作、1.5Grms抗振與10G抗沖擊設計，確保顯示器在食品車間夏季高溫、設備振動等工況下長期穩定運行，大幅降低了售后維護頻次。IPC350支持4×SATA 3.0接口及RAID 0/1/5/10磁盤陣列，有效防止單盤故障導致的生產數據丟失，為食品包裝企業的批次追溯、質量合規與MES系統數據持久化存儲提供堅實的數據安全底座。
