機器人案例 | 阿普奇TER30R-A2在四足機器狗中的客戶案例實踐

項目背景

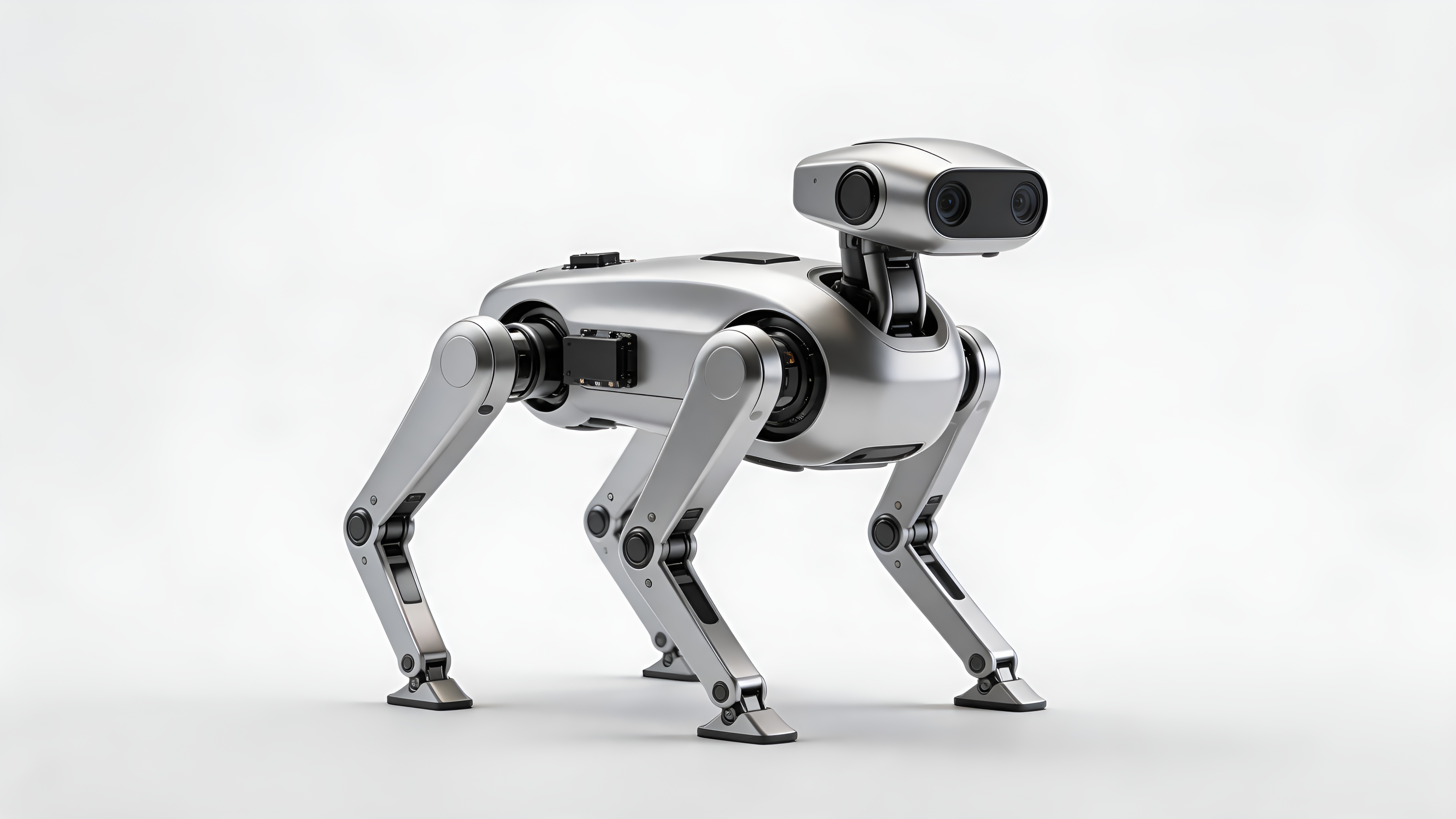

四足機器狗憑借仿生運動結構與復雜地形適應能力，在電力巡檢、公安安防、消防救援、園區巡邏等場景中快速滲透。然而，在實際部署中，四足機器狗的運動控制面臨著諸多挑戰：需要在高頻振動和劇烈姿態變化中保持穩定控制，需要同時協調12個以上關節電機的精準同步，還需要在緊湊的機身內部署高性能控制器——空間每寸都很寶貴。以下為阿普奇具身智能機器人控制器TER30R-A2在邊防巡檢機器人中的應用實踐。

應用需求

高實時運動控制需求：四足機器狗奔跑、跳躍、轉向等動態動作對控制周期有嚴格要求，需要在1000Hz高控制頻率下保持系統抖動低于20μs，確保多關節同步運動的精準與順滑；
多接口設備接入：需同時接入激光雷達、深度相機、IMU、12個以上關節電機、各類傳感器等多類設備，要求控制器具備豐富的接口資源；
超緊湊空間約束：四足機器狗胸腔和關節部位空間極為有限，要求控制器在保證性能的前提下做到極致輕薄，為電池、傳感器等模塊釋放空間；
強抗振可靠性：機器狗在奔跑、跳躍、越障過程中持續承受高強度振動與沖擊，要求控制器具備板貼一體化設計，避免因振動導致連接松動；
輕量級AI算力需求：需具備一定的邊緣端AI推理能力，支持地形識別、動態避障等輕量級智能算法。

方案優勢

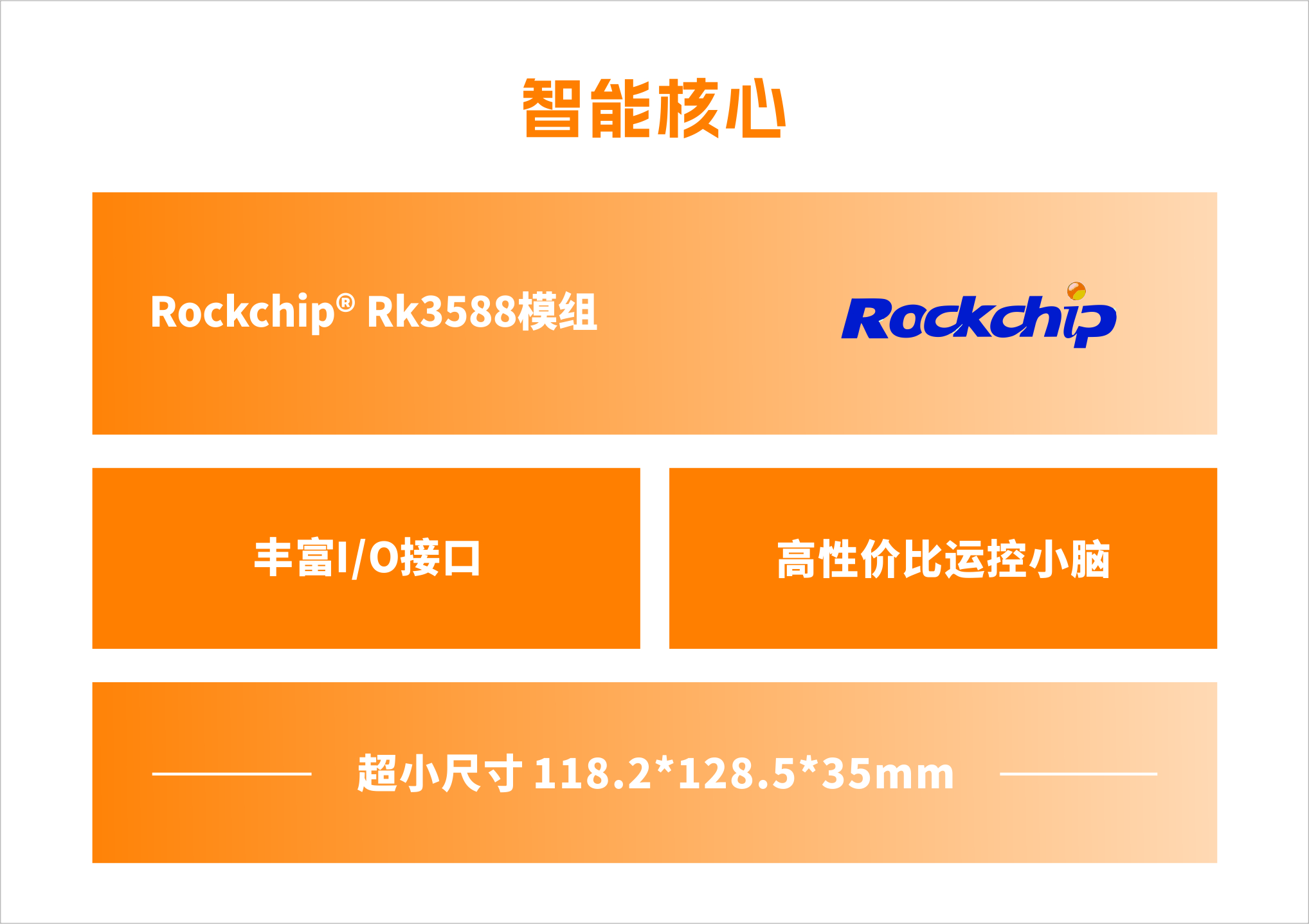

精準運控，36軸同步控制：?TER30R-A2搭載瑞芯微RK3588八核64位處理器，內置6TOPS NPU算力。在運動控制方面，產品可輕松支持36軸同步控制，在1000Hz高控制頻率下，系統抖動低于20μs。無論是多關節協同奔跑、快速轉向還是復雜地形越障，都能實現精準順滑的運動控制，從根本上保障了四足機器狗動態作業的穩定性與可靠性。

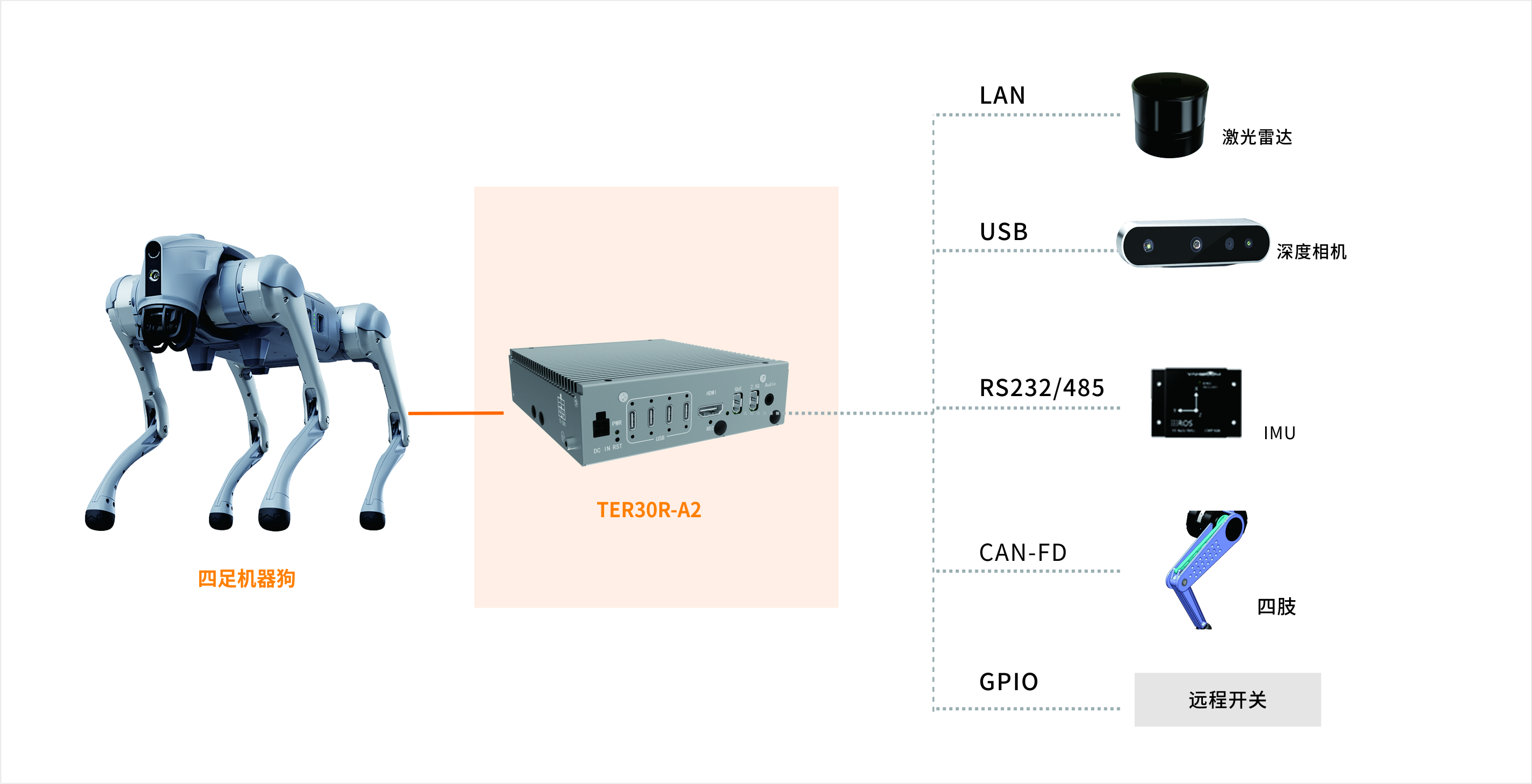

豐富接口，一機接入多類設備：TER30R-A2進行了針對性的接口設計：4路CAN FD接口：直接對接四足機器狗的12個以上關節電機和驅動系統，實現多軸高精度同步控制；3路百兆網口：支持EtherCAT協議，滿足高實時性工業以太網通信需求；1個2.5GbE + 1個千兆網口：2.5G網口滿足與“感知大腦”控制器高速互聯，千兆網口用于激光雷達點云數據接入；8個USB接口（3×USB 5Gbps Type-C + 1×USB 2.0 Type-C + 4×USB 2.0內置插座）：可同時接入激光雷達、深度相機、調試工具等多類設備；4路可切換RS232/RS485串口：穩定連接IMU、超聲傳感器等外設；8路GPIO + 2路PWM：便于擴展燈光控制、報警輸出等執行接口；1×HDMI顯示 + 1×音頻接口：便于本地調試與狀態可視化。

超小尺寸，靈活嵌入機身：尺寸僅為118.2mm×128.5mm×35mm，厚度僅相當于一枚硬幣的直徑。全鋁合金機身，支持支架式安裝，可以輕松集成到四足機器狗的胸腔或關節部位，為電池、傳感器等功能模塊釋放寶貴空間。硬盤與內存采用板貼一體化設計，避免因振動導致連接松動，即使是在四足機器狗動態奔跑或戶外復雜地形作業中，依然保持穩定運行。

無線擴展，適配多樣化場景：支持M.2 Key-B（USB 5Gbps，3042/3052，帶Nano SIM卡槽）擴展4G/5G模塊，以及M.2 Key-E（PCIe 2.0 x1+USB2.0）擴展WiFi/BT模塊。無論是在偏遠變電站巡檢還是城市園區巡邏，都能保障設備與云端或指揮中心的實時互聯。

工業級可靠性，勝任高強度動態作業：支持-10~50℃工作溫度，-40~80℃寬溫存儲；通過3G隨機振動及30G沖擊測試，確保在機器狗奔跑、跳躍、越障等高強度動態作業中穩定運行；支持12~28V直流寬壓供電，適配不同電壓等級的電池系統；前面板集成開關機、系統恢復、系統重置按鍵及狀態指示燈，現場調試和維護非常方便。

TER30R-A2方案的應用和推廣價值

運動控制精準順滑：1000Hz控制頻率配合低于20μs的系統抖動，36軸同步控制精準驅動關節電機，機器狗奔跑、跳躍、轉向等動態動作流暢自然，在復雜地形中依然保持穩定姿態；
多設備一機集成：4路CAN FD+3路EtherCAT+8個USB+4路串口的豐富接口配置，實現關節電機、激光雷達、深度相機、IMU等設備的一機接入，無需額外擴展模塊即可完成全系統對接，大幅簡化了控制系統架構；
緊湊部署釋放空間：118.2mm×128.5mm×35mm的超小體積，厚度僅相當于一枚硬幣直徑，可輕松嵌入四足機器狗胸腔，為電池、傳感器等模塊釋放更多設計空間；
高強度動態作業穩定可靠：板貼一體化設計杜絕振動松動隱患，3G抗振與30G抗沖擊認證保障機器狗在奔跑、跳躍、越障等劇烈運動中依然穩定運行；
輕量級AI算力賦能：6TOPS NPU滿足地形識別、動態避障等邊緣端輕量級AI推理需求，為四足機器狗從“自主行走”向“自主決策”演進提供算力基礎。
