阿普奇 AK1J19A3 | J1900超低功耗 巴掌大小體積 無風扇控制器
產品描述
阿普奇 AK1J19A3 是AK1系列超小型嵌入式控制器中的J1900超低功耗型號。AK1系列以巴掌大小的體積和全功能工業接口著稱，是阿普奇工控產品線中體積最小的工業計算平臺。
核心配置：Intel Celeron J1900四核處理器（10W TDP, Bay Trail架構），無風扇被動散熱設計，1×DDR3L SO-DIMM 1333MHz（最大8GB）。
網絡是該型號一大特色——3路Intel千兆網口，在巴掌大小的超小型機箱中提供三網口配置，支持多網段物理隔離。2路RS232/485串口（2.5mm間距端子）滿足工業通信需求。USB提供1×USB3.0 + 3×USB2.0共4路。HDMI 1920×1200@60Hz顯示輸出。
擴展方面：1×M.2 Key-M（SATA2.0, 2280）系統盤，1×Mini PCIe（PCIe x1+USB2.0+SATA2.0信號, 含SIM卡槽）支持4G/5G通信模塊。Nano SIM卡槽前置設計便于安裝。
超低功耗（J1900僅10W）+ 完全無風扇靜音 + 巴掌大小體積極度緊湊 + 3路千兆網口，使AK1J19A3成為輕量工業網關、IoT邊緣節點和嵌入式控制場景的超緊湊選擇。
|
型號 |
AK1J19A3 |
|
|
CPU |
CPU |
Intel Celeron?Processor?J1900 |
|
基準頻率 |
2.0?GHz |
|
|
最大睿頻頻率 |
2.4?GHz |
|
|
緩存 |
2MB |
|
|
內核數/線程總數 |
4/4 |
|
|
芯片組 |
SOC |
|
|
BIOS |
AMI UEFI BIOS |
|
|
內存 |
插座 |
1*DDR3LSO-DIMM插槽，頻率1333MHz |
|
最大容量 |
8GB |
|
|
顯示 |
顯示芯片 |
Intel?UHD?Graphics |
|
網絡 |
網絡芯片 |
3*Intel?i210-AT網絡芯片(10/100/1000 Mbps) |
|
存儲 |
M.2 |
1*M.2 Key-M(支持SATA2.0協議，2280) |
|
擴展 |
Mini PCle |
1*Mini?PCle(含PClex1+USB?2.0+1*SATA2.0信號，帶SIM卡插座) |
|

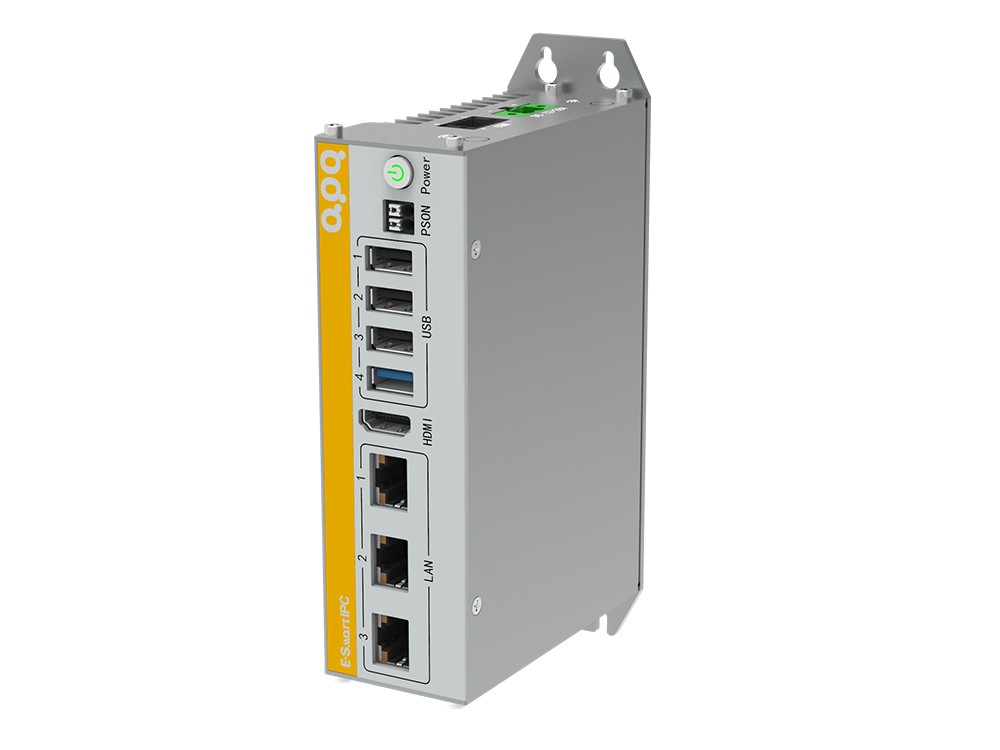

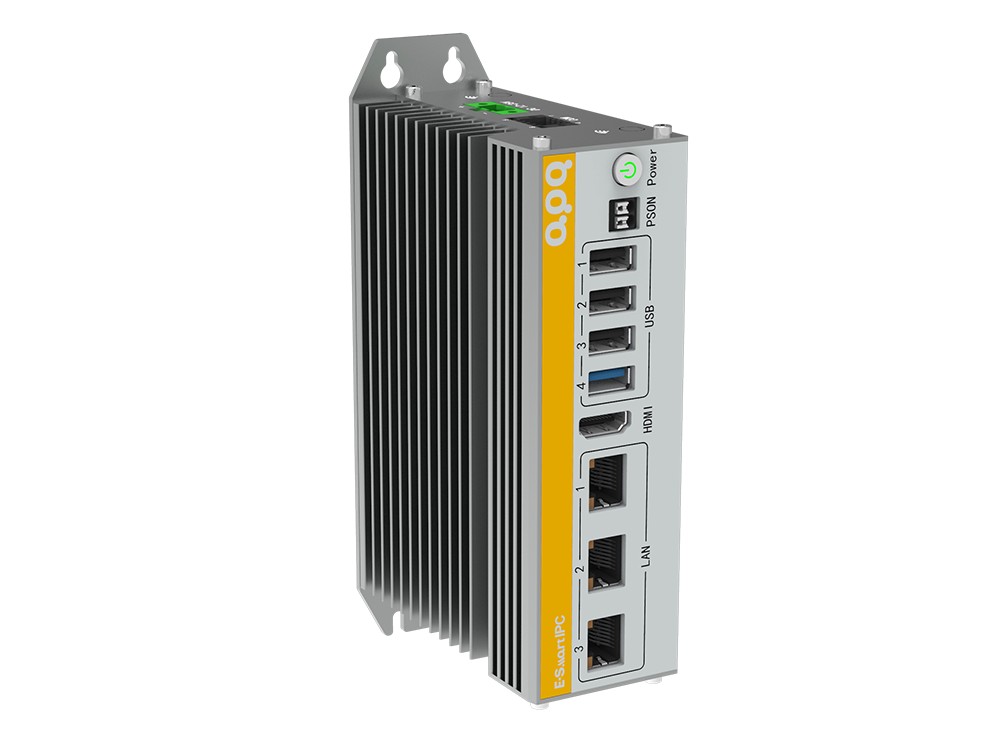

前部I/0 |
USB |
1*USB3.0(Type-A)?3*USB2.0(Type-A) |
|
網?口 |
3*RJ45接口 |
|
|
顯示 |
1*HDMI接口(最大分辨率支持1920*1200@60Hz) |
|
|
開關 |
1*電源按鈕(含電源指示燈)?1*外接開關機按鈕插座 |
|
|

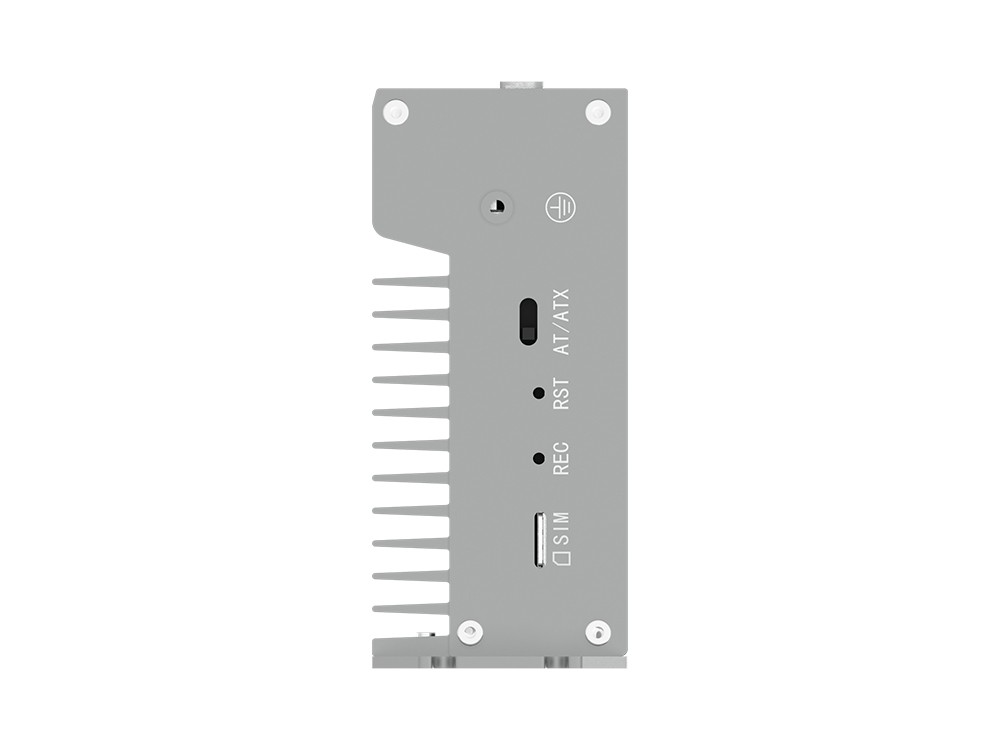

? 左側I/0 |
開關 |
1*AT/ATX撥碼開關(開啟/關閉來電自啟) |
|
按鍵 |
1*復位按鍵(按下0.2至1秒重啟，長按3秒清除CMOS)?1*系統還原按鍵 |
|
|
SIM |
1*Nano?SIM卡插槽(Mini?PCle提供功能支持) |
|
|

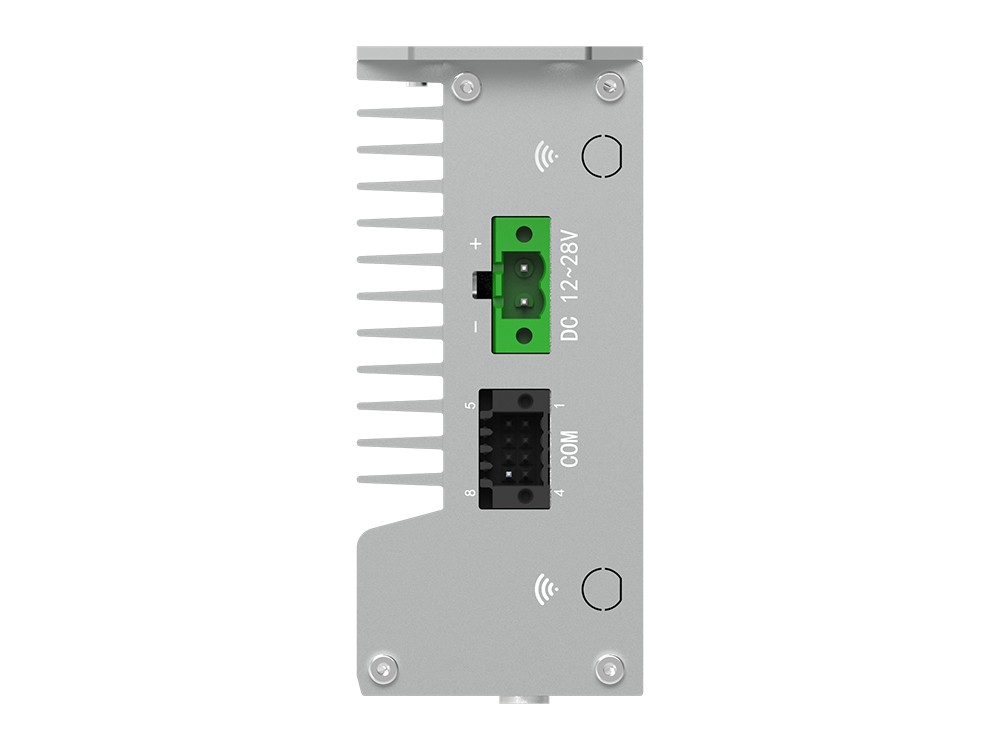

右側I/0 |
電源 |
1*電源輸入接口(12~28V,2P,P=5.08mm) |
|
串 口 |
2*RS232/485(COM1/2,P=2.5mm,RS485不支持光電隔離和防雷保護) |
|
|
供電 |
類型 |
直流 |
|
輸入電壓 |
12~28V |
|
|
插座 |
1*2Pin電源輸入插座(P=5.08mm) |
|
|
R?T?C?電?池 |
CR2032紐扣電池 |
|
|
系統支持 |
Windows |
Windows7/10 |
|
Linux |
Linux |
|
|
看門狗 |
輸出 |
系統重啟 |
|
間隔 |
1~255秒，可編程 |
|
|
結構 |
外殼材料 |
散熱器：鋁合金 上/下擋板：鍍鋅板 底蓋：鍍鋅板 |
|

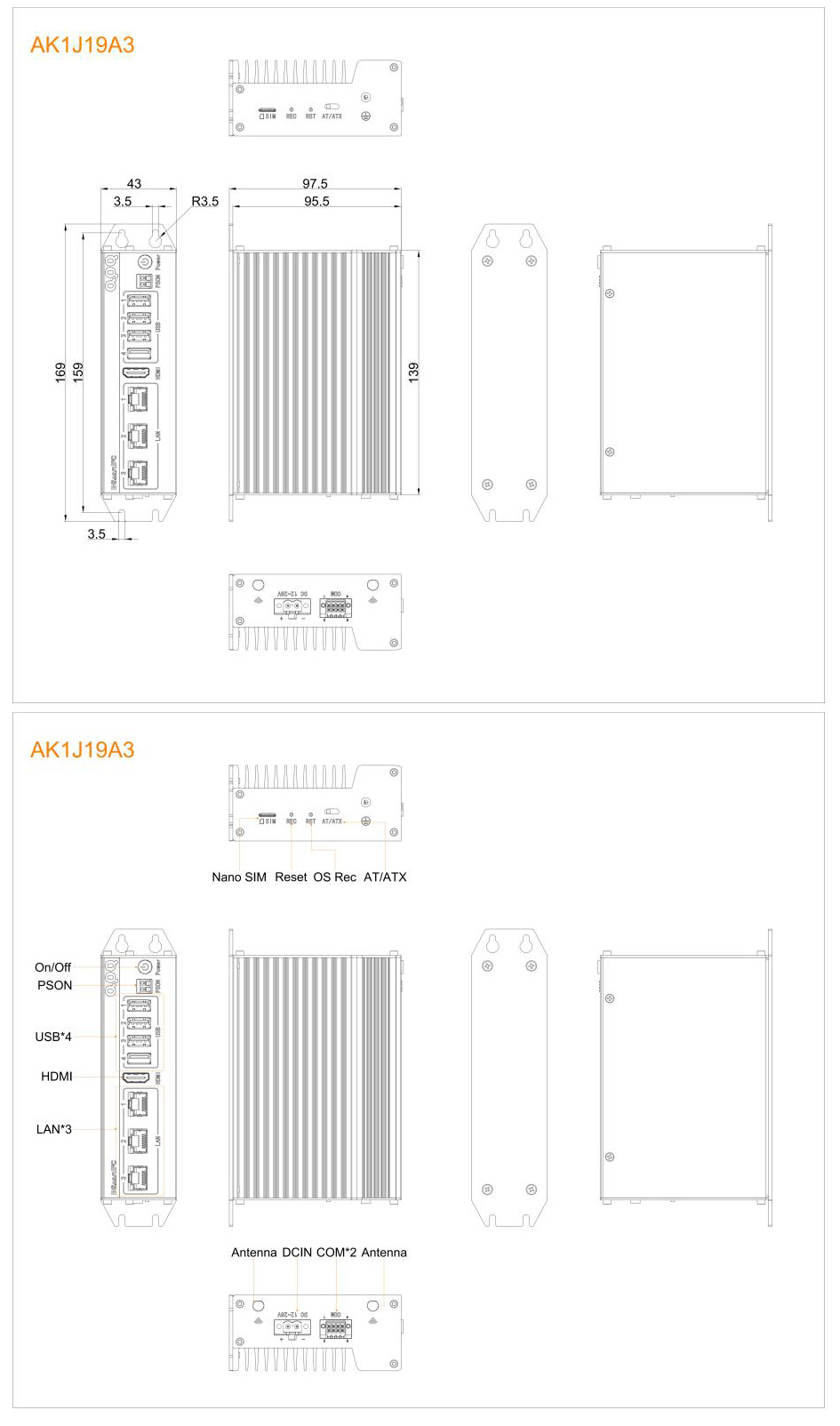

尺寸 |
139mm(長)*95.5mm(寬)*43mm(高) |
|
|

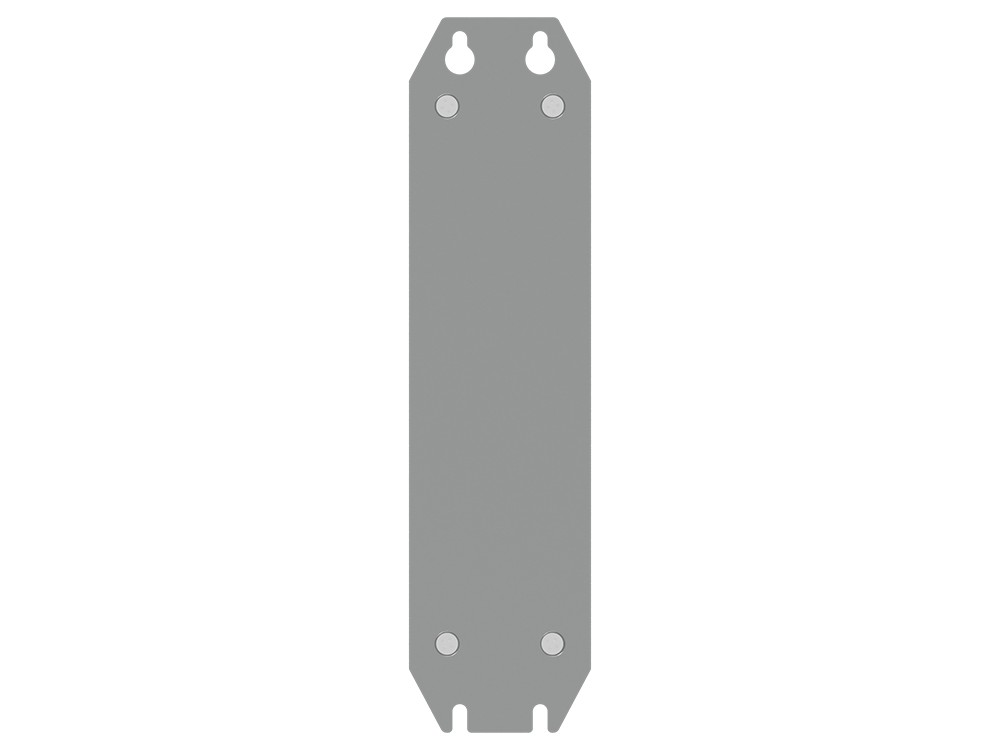

安裝方式 |
壁掛式、軌道、桌面式 |
|
|
環境 |
散熱系統 |
無風扇被動式散熱 |
|
工作溫度 |
-20~60℃(使用工業SSD) |
|
|
存儲溫度 |
-40~80℃(使用工業SSD) |
|
|
濕度 |
5?to?90%RH(非冷凝) |
|
|
震動 |
IEC60068-2-64(3Grms@5~500Hz,random,1hr/axis,使用SSD) |
|
|
沖擊 |
IEC?60068-2-27(30G,half?sine,11ms,使用SSD) |
|
-
AK1J19A3系列
