阿普奇 AK5B4 運動控制器 / 嵌入式工控機
?
|
Model |
AK5097B4 |
AK5305B4 |
|
|
CPU |
CPU | Intel??Alder Lake N97 | Intel??Alder Lake CoreTM?i3-N305 |
| 基準頻率 | 2.0 GHz | 1 GHz | |
| 最大睿頻 | 3.60 GHz | 3.8GHz | |
| 緩存 | 6MB | 6MB | |
| 核心數/線程數 | 4/4 | 8/8 | |
| 芯片組 | SOC | ||
| BIOS | AMI UEFI BIOS | ||
|
內存 |
插座 | 1 * DDR4 SO-DIMM 插槽, 頻率可達3200MHz | |
| 最大容量 | 32GB | ||
|
顯卡 |
顯示芯片 | Intel??UHD Graphics | |
|
網絡 |
網絡芯片 | 4?* Intel??i210-AT芯片(10/100/1000 Mbps) | |
|
存儲 |
M.2插座 | 1 * M.2 Key-M插座(SATA3.0, 2280) | |
| SATA插座 | 1 * 7Pin SATA | ||
|
擴展 |
Mini PCIe | 1 * Mini PCIe (含PCIe x1 Gen 2 + USB 2.0信號, 帶SIM卡插座，支持WiFi/BT/4G/CAN模塊 | |
| 可選主彈匣 | 1E：16*GPIO(8光電隔離輸入,8光電隔離輸出)/4*光源
6A：16*GPIO(8路光電隔離輸入,8路光電隔離輸出)/4*RS422或RS485/2*CAN2.0B 6B：16*GPIO(8路光電隔離輸入,8路繼電器輸出)/4*RS422或RS485/2*CAN2.0B 7A：32*GPIO(16路光電隔離輸入,16路光電隔離輸出)/4*RS485/2*CAN2.0B |
||
|

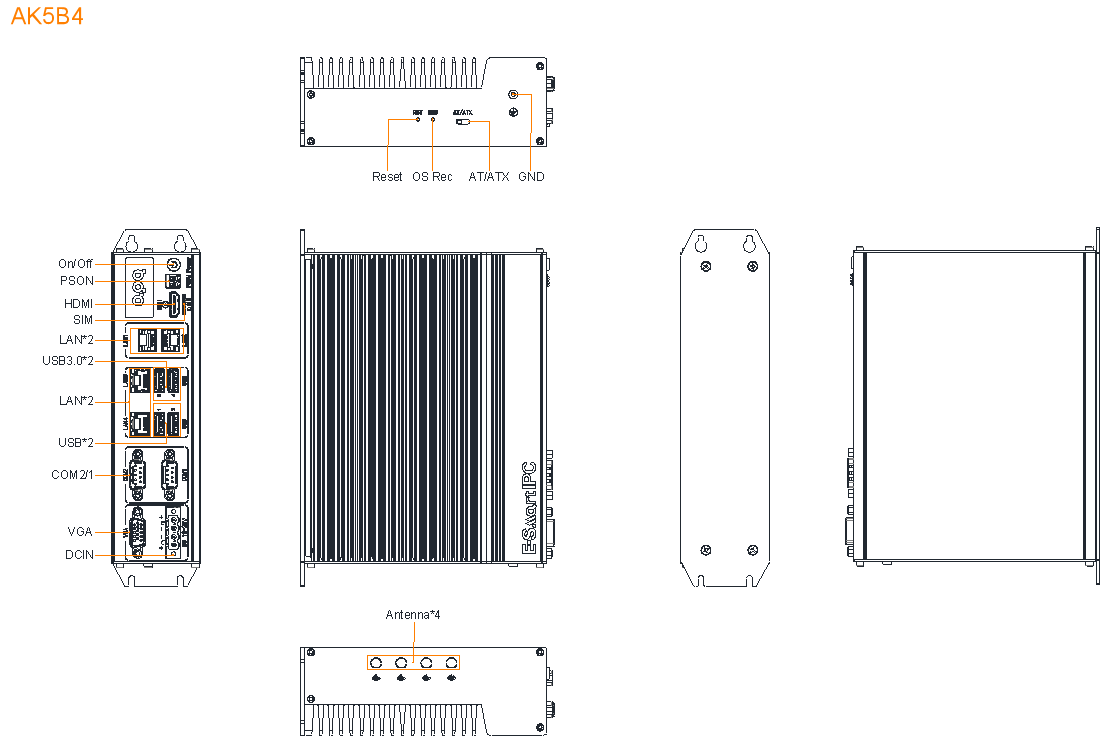

前I/O |
USB | 2?* USB3.0 (Type-A)
2?* USB2.0 (Type-A) |
|
| 串口 | 2 * RS232/485 (COM1/2, DB9/M, 全定義, BIOS+撥碼開關控制模式) | ||
| 顯示 | 1 * HDMI接口(最大分辨率支持?4096*2304 @ 24Hz) 1 * VGA接口(最大分辨率支持?1920*1200 @ 60Hz) |
||
| 電源 | 1 * 直流電源插座 | ||
| SIM | 1 * Nano SIM卡插槽(Mini PCIe模塊提供支持4G功能) | ||
| 開關 | 1 * 電源按鈕(含電源指示燈) 1 * 外部開關機按鈕插座 |
||
|
底部?I/O |
開關 | 1 * AT/ATX 撥碼開關(開啟/關閉來電自啟) | |
| 按鈕 | 1 * 復位按鍵(按下0.2至1秒重啟，長按3秒清?CMOS) 1 * 系統還原按鍵 |
||
|
供電 |
類型 | 直流 | |
| 輸入電壓 | 12 ~ 28V 注意：當使用光源時，必須使用24V供電！ |
||
| 插座 | 1 * 4針電源輸入插座(P= 5.08mm) | ||
| RTC 電池 | CR2032 紐扣電池 | ||
|
系統支持 |
Windows | Windows 10/11 | |
| Linux | Linux | ||
|
看門狗 |
輸出 | 系統重啟 | |
| 間隔 | 1~255秒，可編程 | ||
|
結構 |
外殼材料 | 散熱器/箱體：鋁合金
上/下蓋：鍍鋅板 |
|

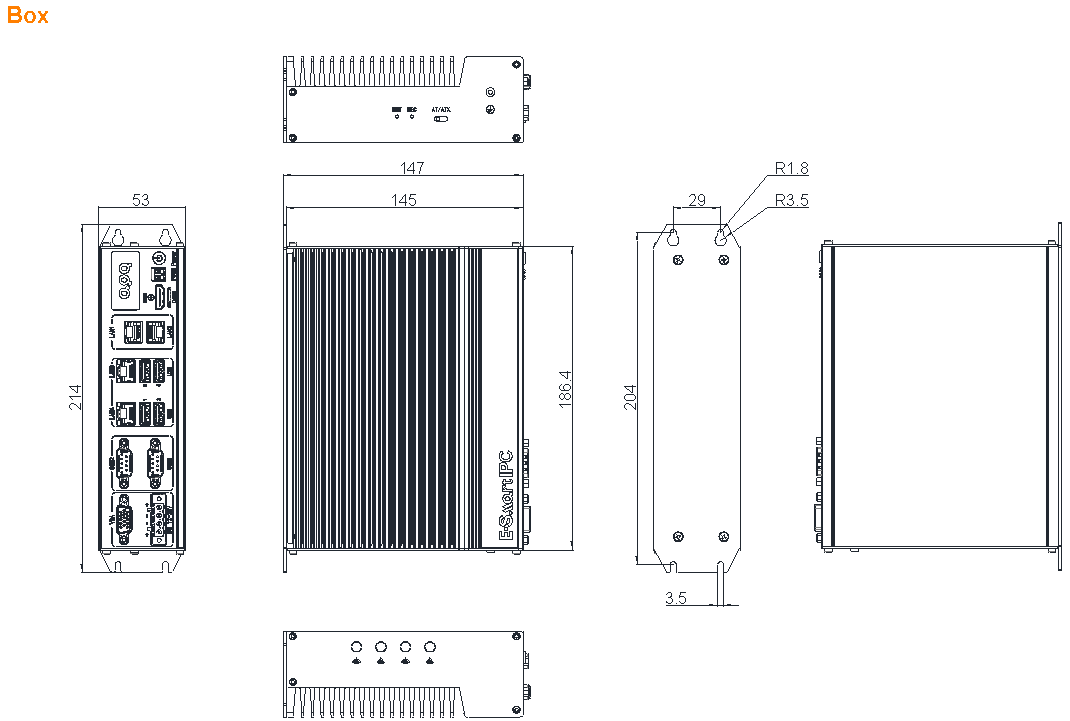

| 尺寸 | 53mm(長) * 145mm(寬) * 186.4mm(高) | ||
| 安裝方式 | 壁掛式、軌道、桌面式 | ||
|
環境 |
散熱系統 | 無風扇被動式散熱 | |
| 工作溫度 | -20~60℃(使用工業SSD) | ||
| 存儲溫度 | -40~80℃(使用工業SSD) | ||
| 濕度 | 5 to 90% RH(非冷凝) | ||
| 震動 | IEC 60068-2-64(3Grms@5~500Hz, random, 1hr/axis，使用SSD) | ||
| 沖擊 | IEC 60068-2-27(30G, half sine, 11ms，使用SSD) | ||
-
