阿普奇 TAC-7010 | 機器人控制器/嵌入式工控機/Intel 6~9th/12~14th桌面CPU

特點:

支持Intel? 6~9, 12~14代酷睿桌面處理器
搭配Intel? Q670/H610/Q170/H110芯片組
2個DDR4或DDR5 SO-DIMM插槽
雙Intel?千兆網絡接口
4個RS232/485串口，RS232支持高速模式
外置AT/ATX、復位、系統還原快捷按鈕
APQ aDoor模塊擴展支持
WiFi/4G無線功能擴展支持
12~28V直流供電
超緊湊機身、PWM智能風扇主動散熱

遠程管理
狀態監控
遠程運維
安全控制

聯系我們

掃碼即可添加微信，售前客服為您提供咨詢服務

阿普奇 TAC-7010 機器人控制器 / 嵌入式工控機

產品介紹

工程圖紙

下載產品資料

掃碼添加微信，獲取最新產品資料文件

型號		TAC-7010
處理器	CPU	Intel? 12~14代i3/i5/i7系列桌面處理器，TDP≤65W		Intel? 6~9代i3/i5/i7系列桌面處理器，TDP≤65W
?	插座	LGA1700		LGA1151
?	芯片組	Intel? Q670	Intel? H610	Intel? Q170	Intel? H110
?	BIOS	AMI UEFI BIOS
內存	插座	2 * DDR5 SO-DIMM 插槽, 最高支持6400MT/s		2 * DDR4 SO-DIMM 插槽, 最高支持2600MT/s
?	最大容量	單條48GB, 最大96GB		單條32GB, 最大64GB
顯示	顯示芯片	Intel? UHD Graphics 730/Intel? UHD Graphics 770^①		^??Intel? HD Graphics530/Intel? UHD Graphics 630^①
網絡	網絡芯片	1 * Intel? i210-AT(10/100/1000 Mbps, RJ45) 1 * Intel? i219-LM(10/100/1000 Mbps, RJ45)
存儲	M.2	1 * M.2 Key-M Slot (支持NVMe/SATA SSD自適應, 2280)	1 * M.2 Key-M Slot (支持SATA SSD, 2280)	1 * M.2 Key-M Slot (支持NVMe/SATA SSD自適應, 2280)	1 * M.2 Key-M Slot (支持SATA SSD, 2280)
?	m-SATA	1 * m-SATA^②
擴展插槽	Mini PCIe	1 * Mini PCIe Slot (PCIex1+USB2.0，支持WiFi/4G/CAN等)^②	1 * Mini PCIe Slot (PCIex1+USB2.0，支持WiFi/4G/CAN等)^②	1 * Mini PCIe Slot (PCIex1+USB2.0，支持WiFi/4G/CAN等)^②	1 * Mini PCIe Slot (USB2.0，支持4G/CAN等)^②
?	M.2	1 * M.2 Key-B(PCIex1+USB2.0，支持4G) 1 * M.2 Key-E(PCIex1+USB2.0，支持WiFi)

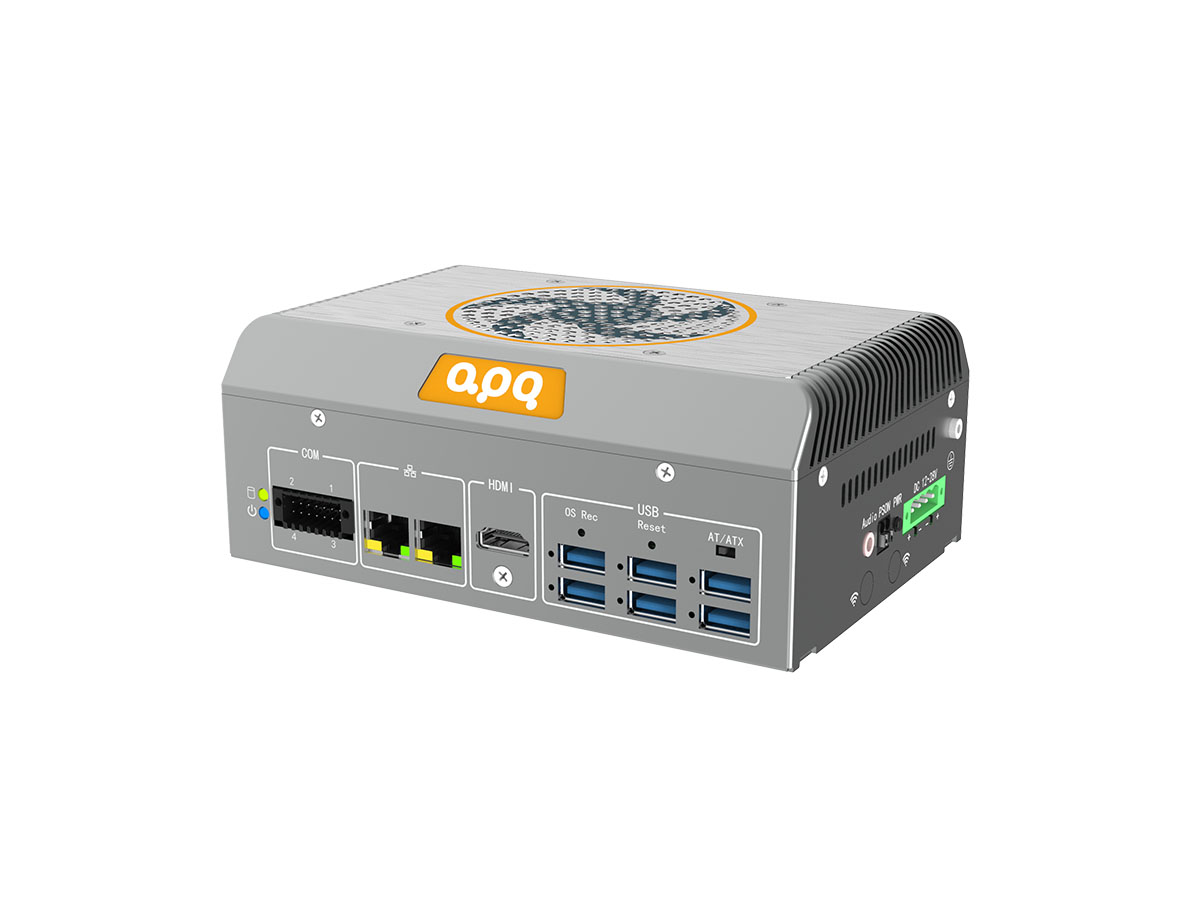

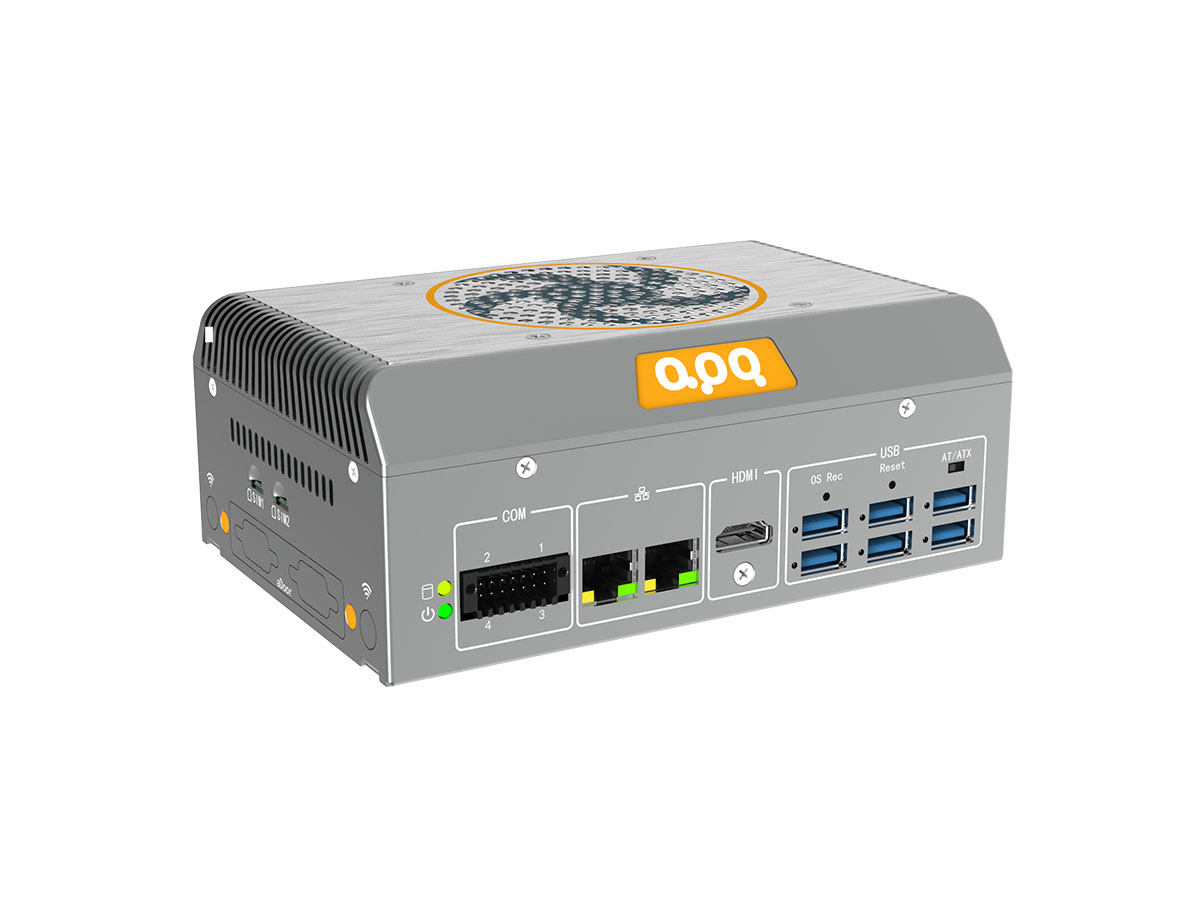

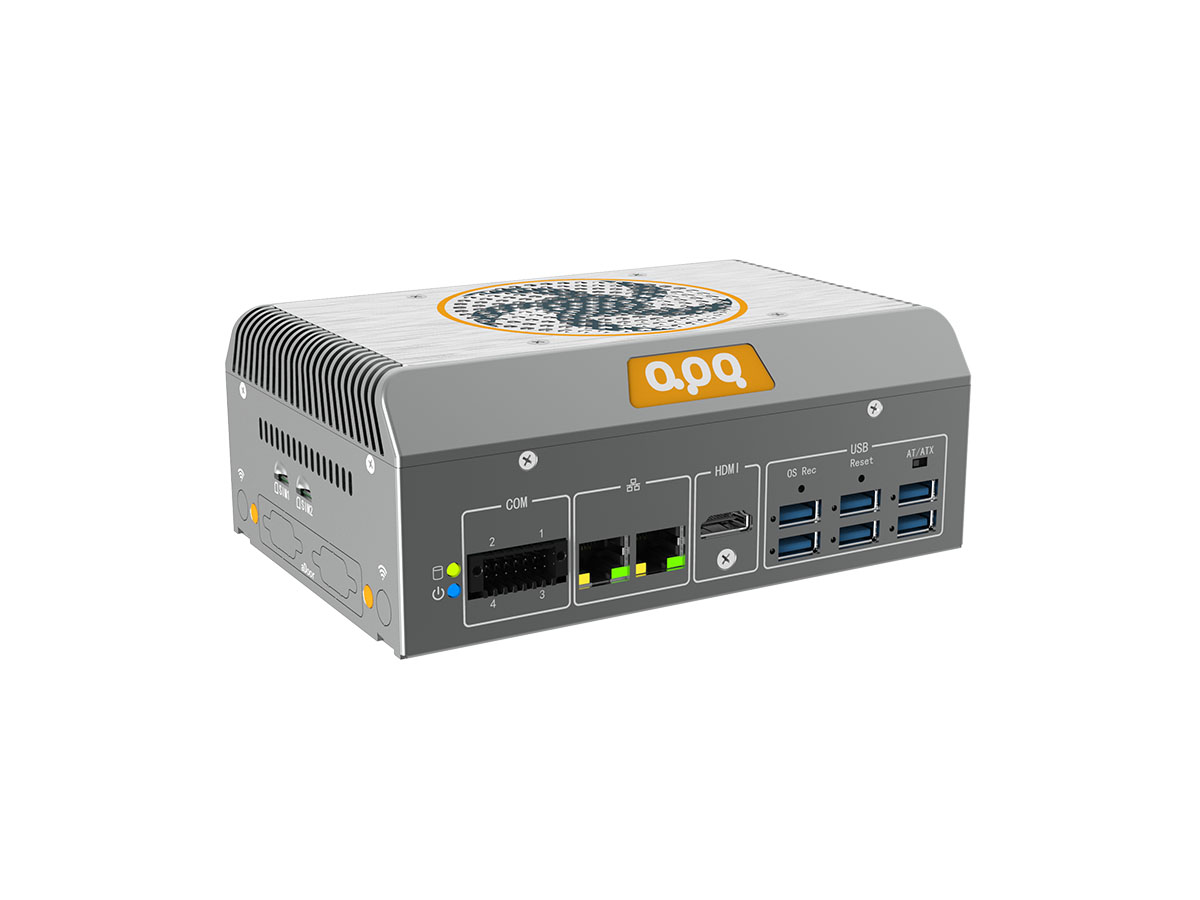

前I/O接口	USB	4 * USB 10Gbps(Type-A) 2 * USB 5Gbps(Type-A)		6 * USB 5Gbps(Type-A)
?	網絡	2 * RJ45接口
?	顯示	1 * HDMI(最大分辨率4096*2304 @ 24Hz)
?	串口	4 * RS232/485 (鳳凰端子，COM1/2/3/4，跳帽配合BIOS設置RS232/485，RS485帶隔離)^③
?	開關	1 * AT/ATX 模式切換開關(開啟/關閉來電自啟)
?	按鍵	1 * 復位按鍵(按下0.2~1秒重啟, 3秒清空BIOS) 1 * 系統還原按鍵

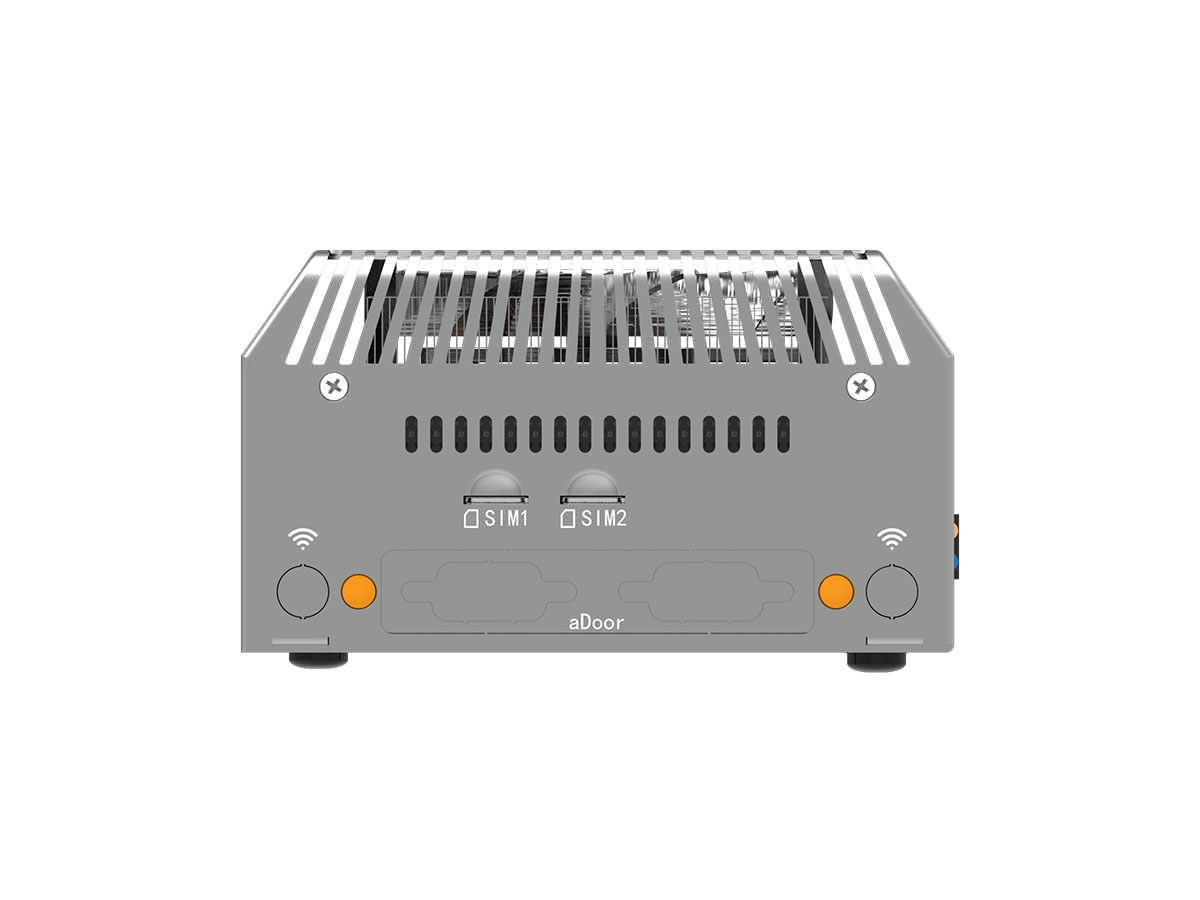

左側I/O接口	SIM卡槽	2 * Nano SIM卡槽(Mini PCIe及M.2 Key-B插槽提供功能)

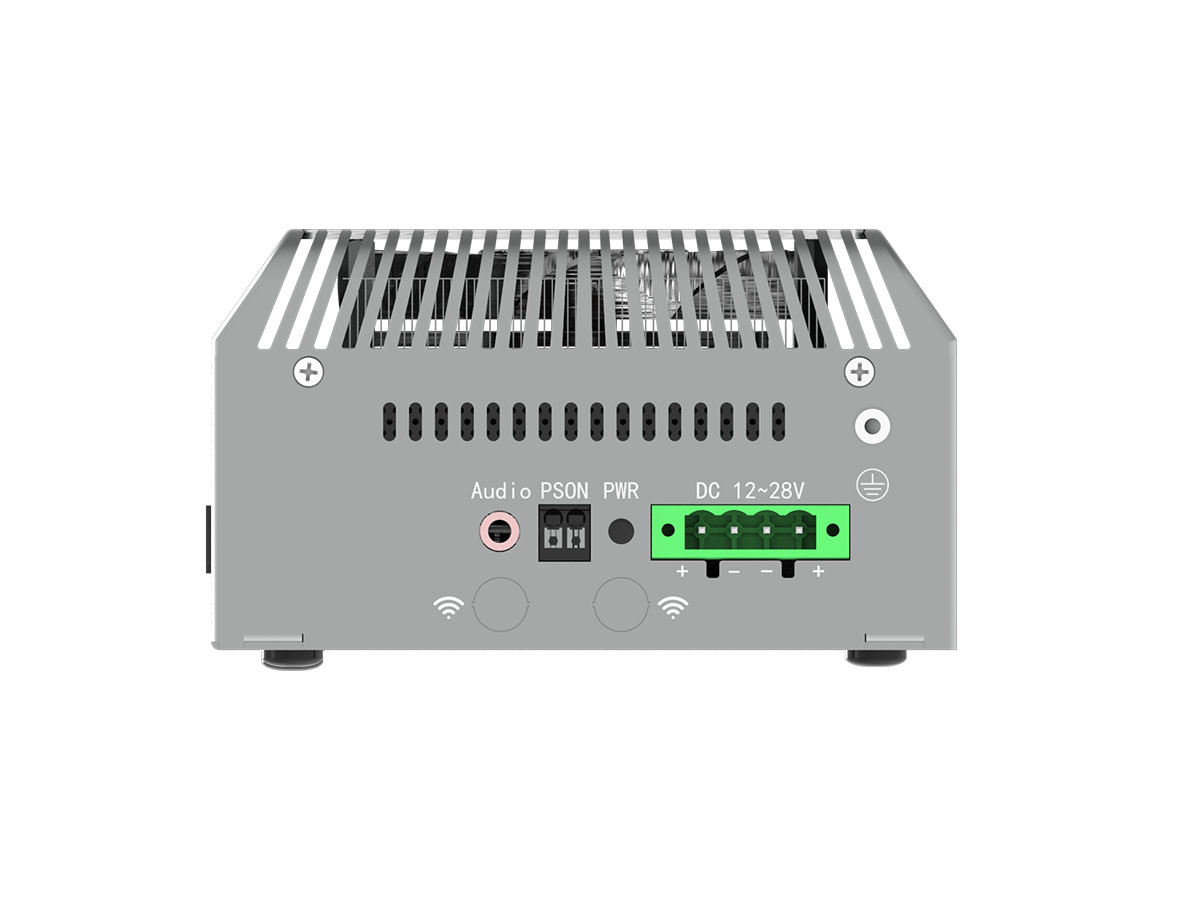

右側I/O接口	音頻	1 * 3.5mm二合一音頻插孔(含Line-Out + MIC, 美標)
?	電源	1 * 電源輸入插座(4P，P=5.08mm)
?	按鍵	1 * 電源按鈕
?	PSON	1 * 外接開關機信號
內置接口	串口	2 * RS232 (COM5/6)
?	USB	2 * USB2.0
供電	類型	直流
?	電壓	12~28V
?	連接器	1 * 4P電源插座(P=5.08mm)
?	RTC電池	CR2032紐扣電池
系統支持	Windows	Windows 10/11		Windows 7/10/11
?	Linux	Linux
可信任平臺	TPM	默認fTPM，可選dTPM2.0
看門狗	輸出	系統重啟
?	間隔	1~255秒，可編程
結構	外殼	散熱器: 鋁合金, 殼體: 鍍鋅板
?	尺寸	165mm(L) * 115mm(W) * 64.9mm(H)
?	重量	凈重: 1.4Kg, 總計: 約3.2Kg
?	安裝方式	DIN導軌, 壁掛式, 桌面式

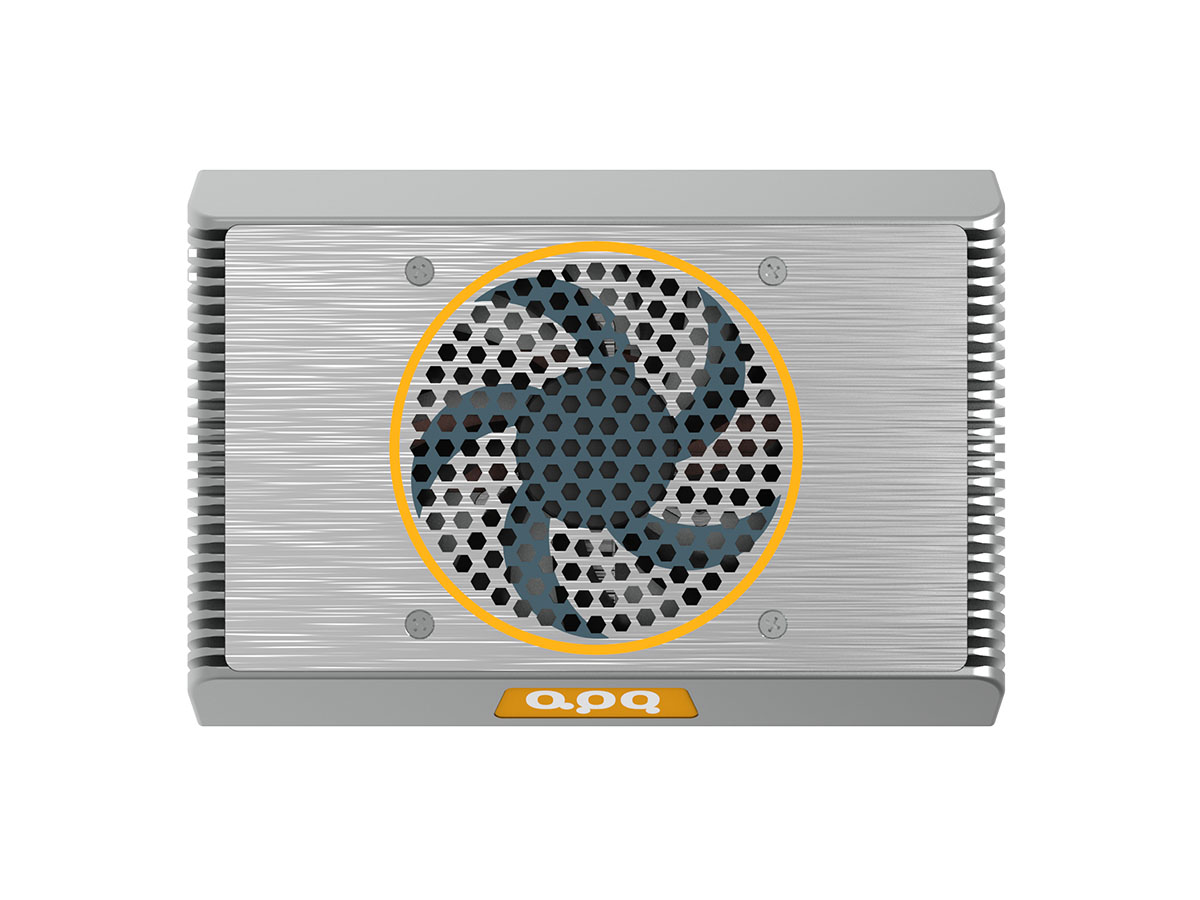

環境	散熱系統	PWM風扇主動式散熱
?	工作溫度	-20~60℃
?	存儲溫度	-40~80℃
?	濕度	5 to 95% RH(非冷凝)
?	振動	IEC 60068-2-64(3Grms@5~500Hz，random，1hr/axis，使用SSD)
?	沖擊	IEC 60068-2-27(30G，half sine，11ms，使用SSD)
